NPEXA-C611P2

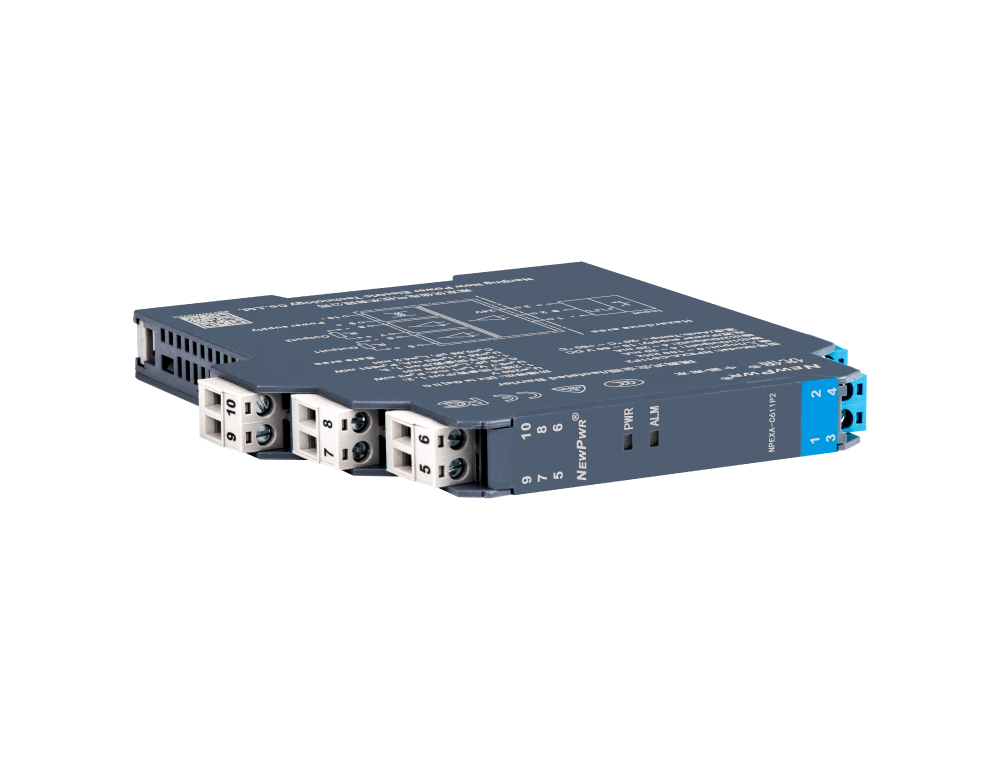

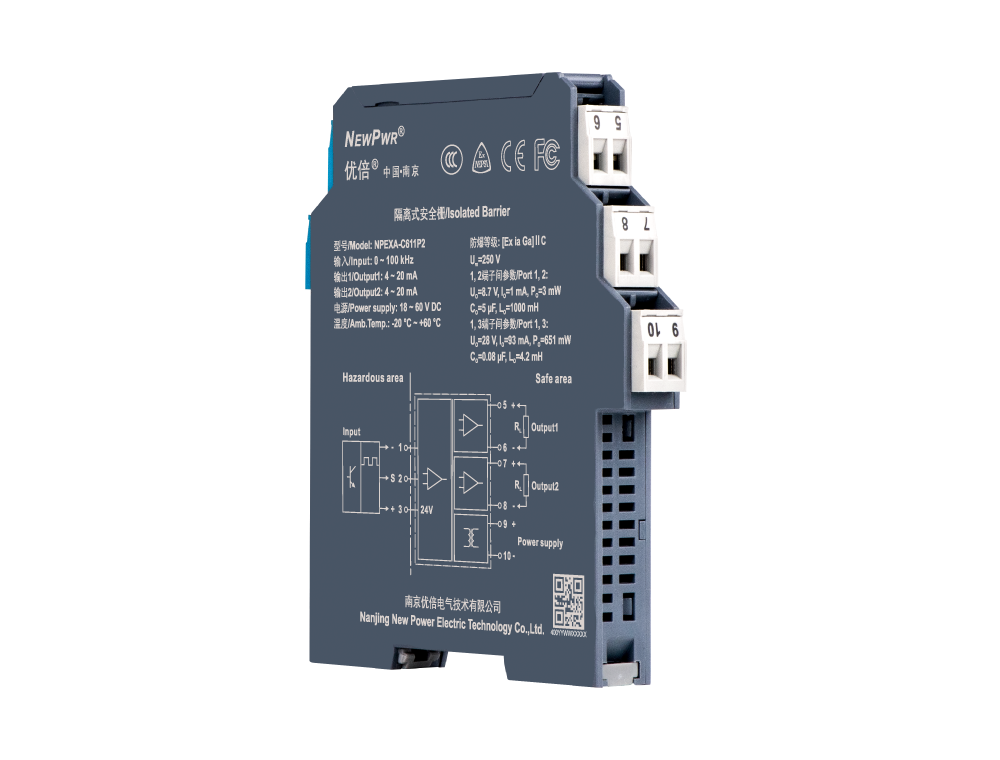

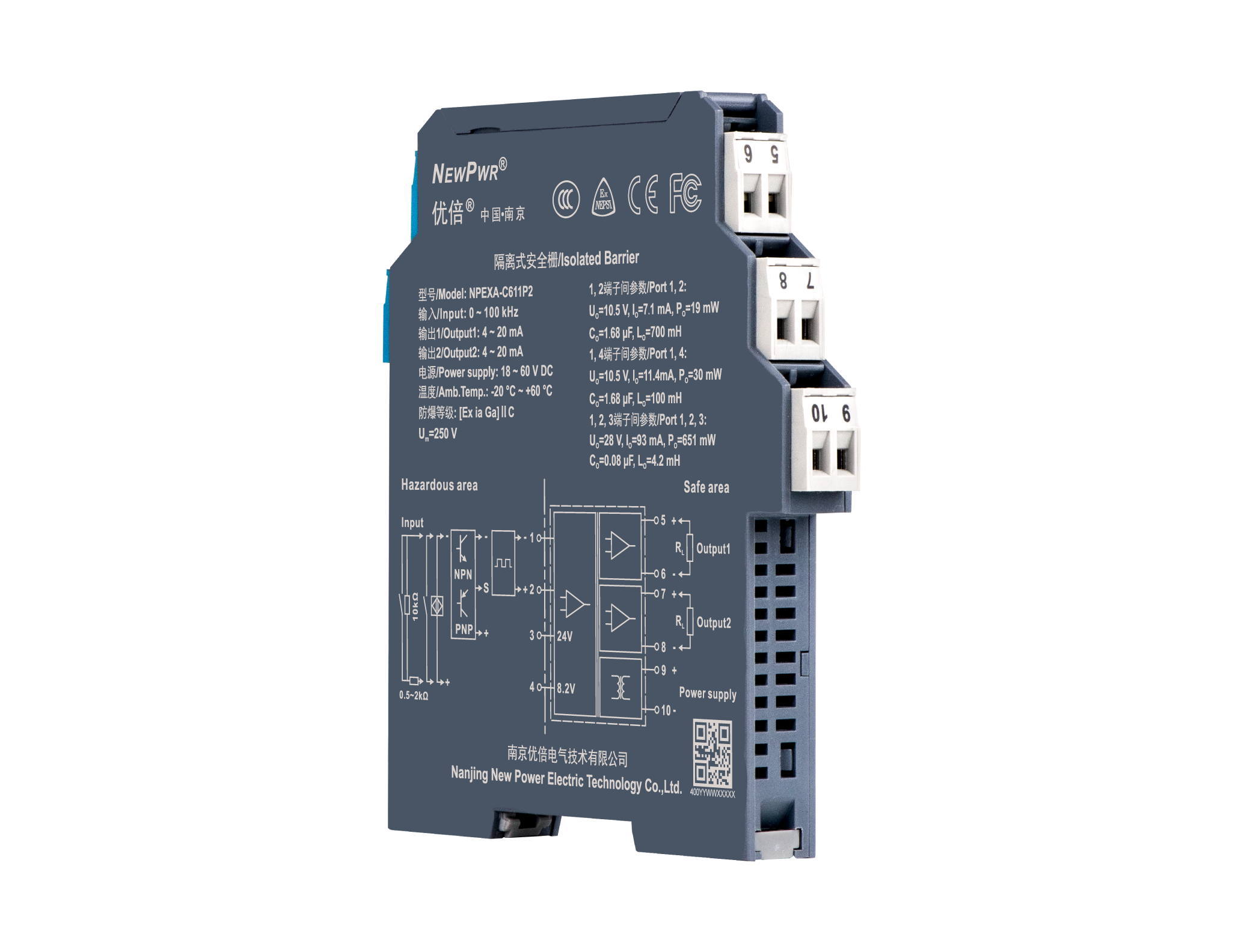

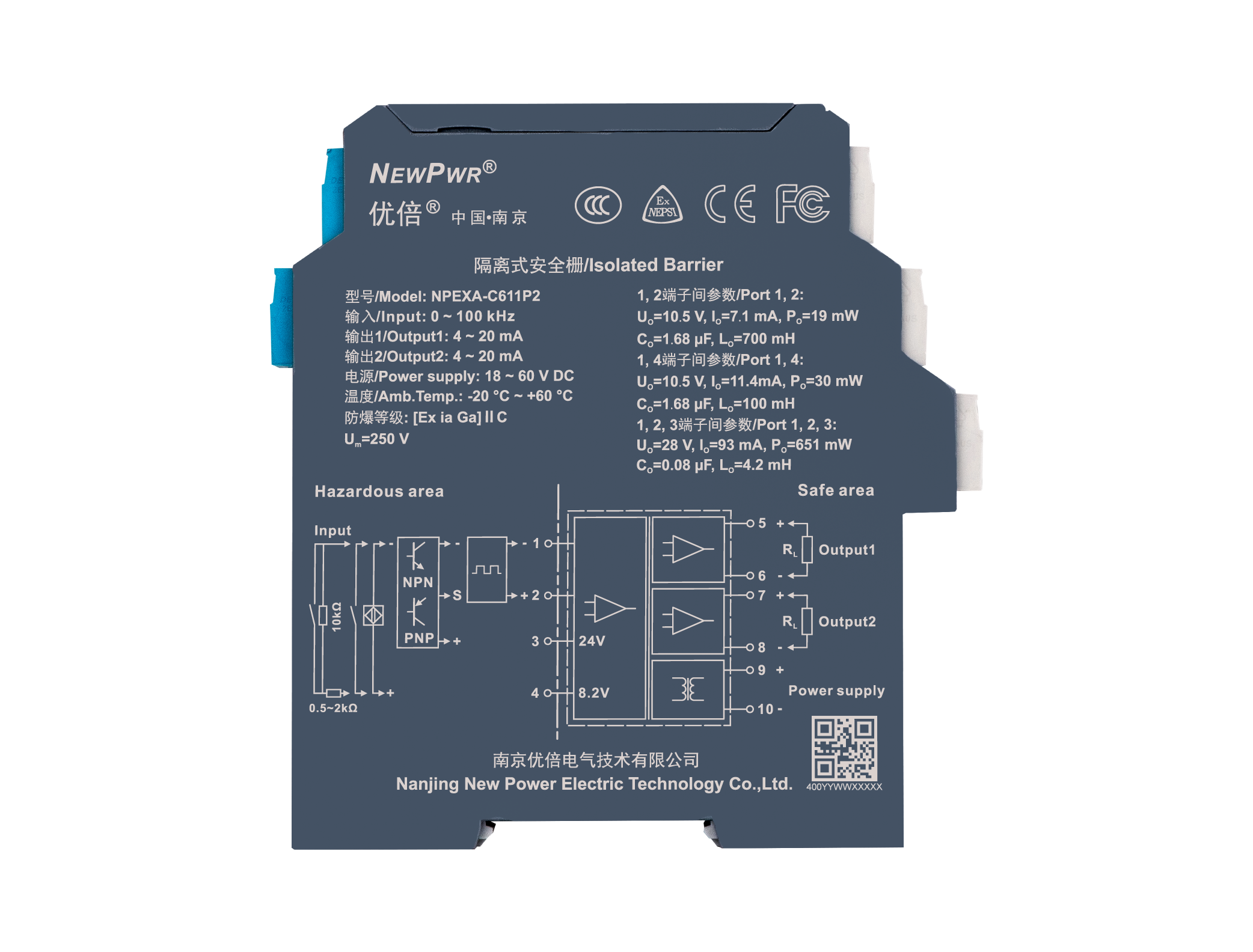

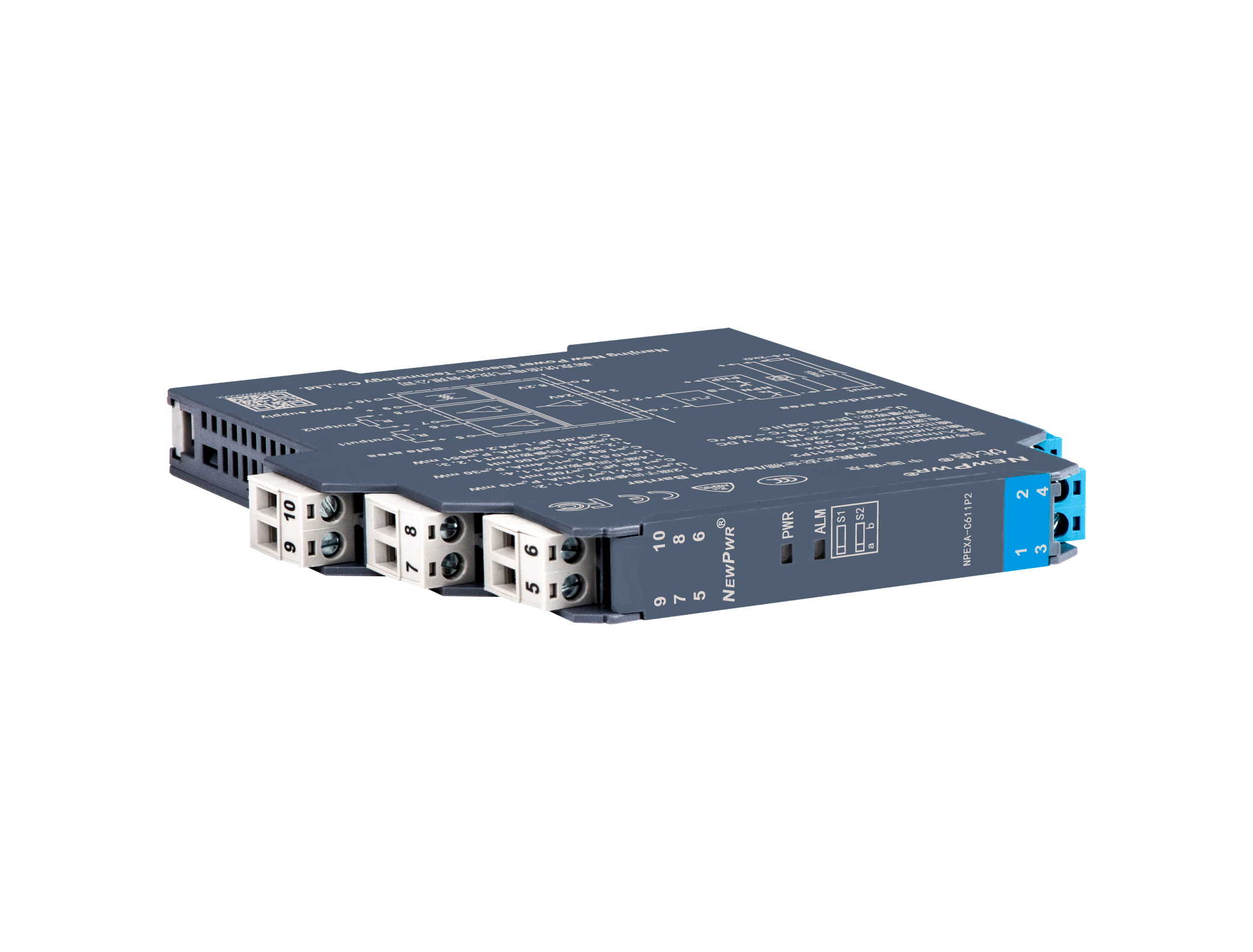

频率量输入安全栅,将危险区的频率脉冲信号,经隔离转换为4~20mA电流信号输出到安全区(其他输出信号类型产品,具体型号见型谱)。该产品需要独立供电,输入、输出和电源三端隔离,具有在线故障自诊断功能,可以通过PC端或手持编程器对频率脉冲信号的测量量程和输出信号类型等进行组态设置。

输入

输出(具体型号见型谱)

通道

供电

配电

分享
NPEXA-C611P2

【核心技术】


【安装与拆卸】






安装                                                                      拆卸




电源
供电电源 18 ~ 60 V DC
输入
输入信号 频率脉冲信号 0.1 Hz ~ 100 kHz
脉冲宽度 ≥ 5 μs
输入阻抗 ≥ 10 kΩ
信号触发 低电平:0 ~ 2 V,高电平:4 ~ 30 V(接受客户定制)
配电电压 24 V DC,20 mA时输出电压≥ 16 V
输出
输出信号 4 ~ 20 mA
允许负载 RL ≤ 550 Ω
传输特性
转换精度 信号类型 测量范围 量程范围/转换精度
传输精度 0.1 %F.S.
温度漂移 30 ppm/℃
基本参数
响应时间 ≤ 500 ms
工作功耗 1.3 W
EMC特性
电磁兼容 IEC 61326-3-1
绝缘电阻 ≥ 100 MΩ (输入/输出/电源)
工作环境
工作温度 -20 ℃ ~ +60 ℃
储存温度 -40 ℃ ~ +80 ℃
应用场所 安装于安全区,可连接0区、1区、2区;ⅡA、ⅡB、ⅡC;T4 ~ T6危险区的本安设备
状态描述
故障状态 输入断线,LED闪烁;输入超量程,LED长亮。输入断线或超量程时,输出电流0 ~ 22 mA范围可设置(默认跟随输入)
机械特性
介电强度 ≥ 3000 V AC (本安侧与非本安侧);≥ 1500 V AC (电源与非本安侧)
连接方式 螺钉连接
规格尺寸 宽12.8 mm×高110 mm×深117 mm
安装方式 DIN35 mm导轨安装
认证信息
产品认证 NEPSI, CE, FCC, CCC
防爆等级 [Ex ia Ga]ⅡC
最高电压(Um) 250 V
Uo 8.7 V (1、2端子间);28 V (1、3端子间)
Io 1 mA (1、2端子间);93 mA (1、3端子间)
Po 3 mW (1、2端子间);651 mW (1、3端子间)
Co 5 μF (1、2端子间);0.08 μF (1、3端子间)
Lo 1000 mH (1、2端子间);4.2 mH (1、3端子间)
NPPB-DIN 总线供电导轨
符合EN 60715,2根导电轨道插入35mm的DIN导轨中;为所有安装在供电导轨上的C/K系列仪表提供直流供电;标准长度0.3m,0.35m,0.4m,0.7m;减少布线和维护
NPPB-BS210 I/O端子基座
连接导轨BUS基座,外部供电通过基座的接线端子引入。如果选择了冗余电源模块,此端子可不用选择。
NPPB-BSC028 防尘盖
保护外露的总线,根据需要可以拆分组合。
NPPB-SS5 限位器
用于位置固定,标配2个一组
NPPB-TS35B 固定片
材质:金属铁,用于导轨承重加固,标配2片。
