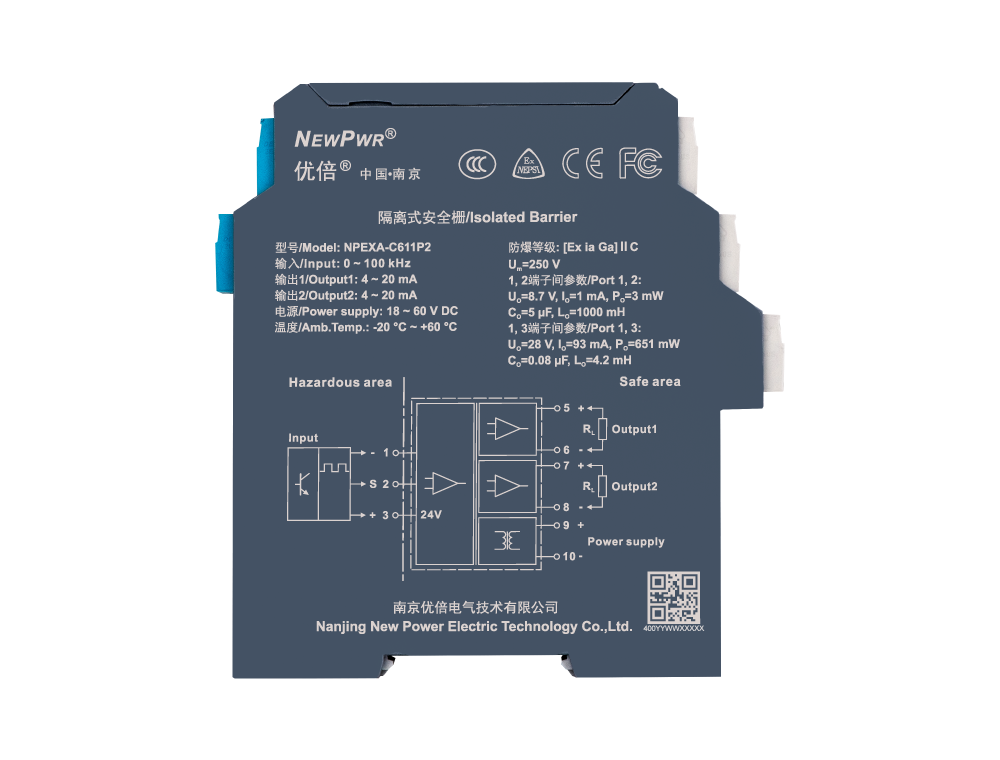

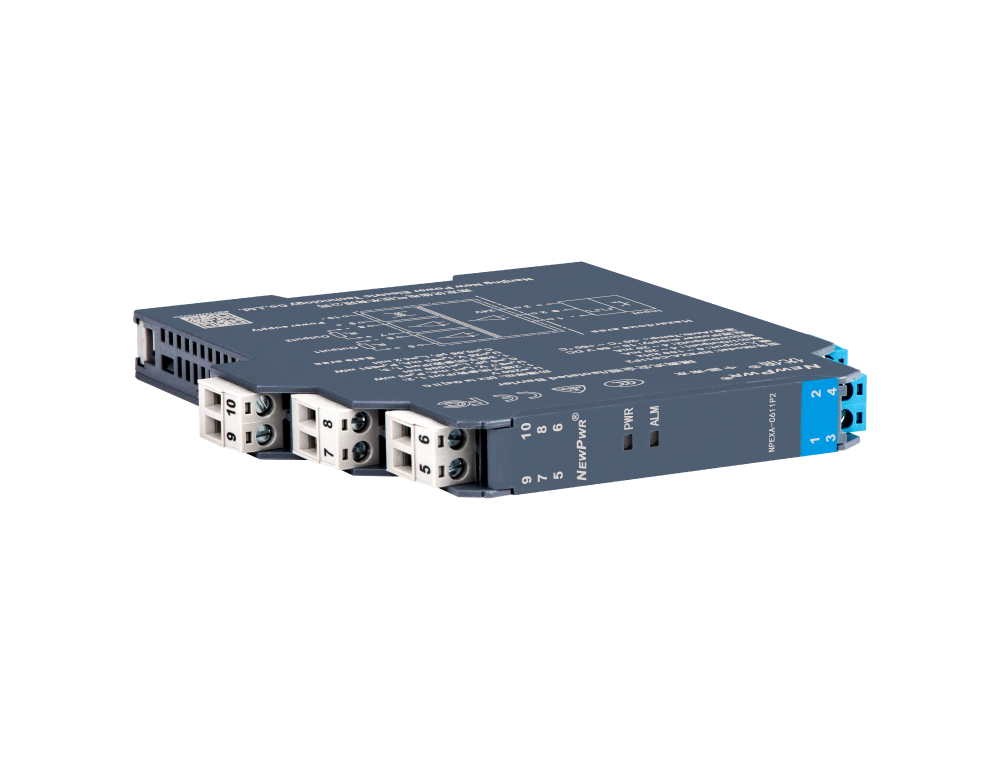

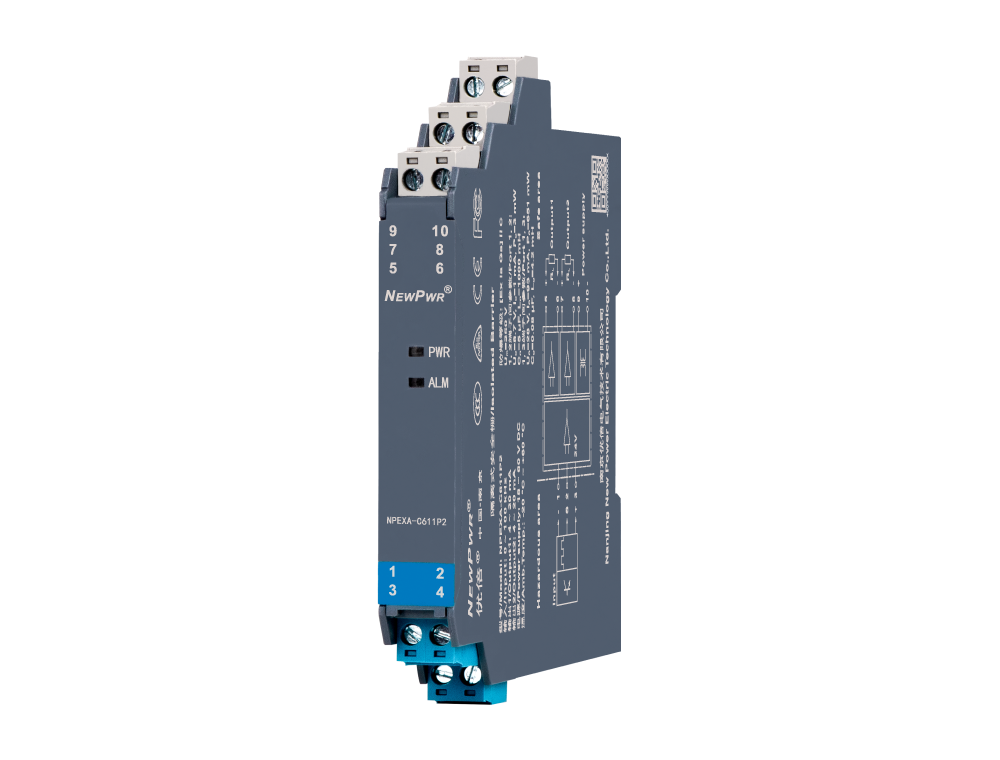

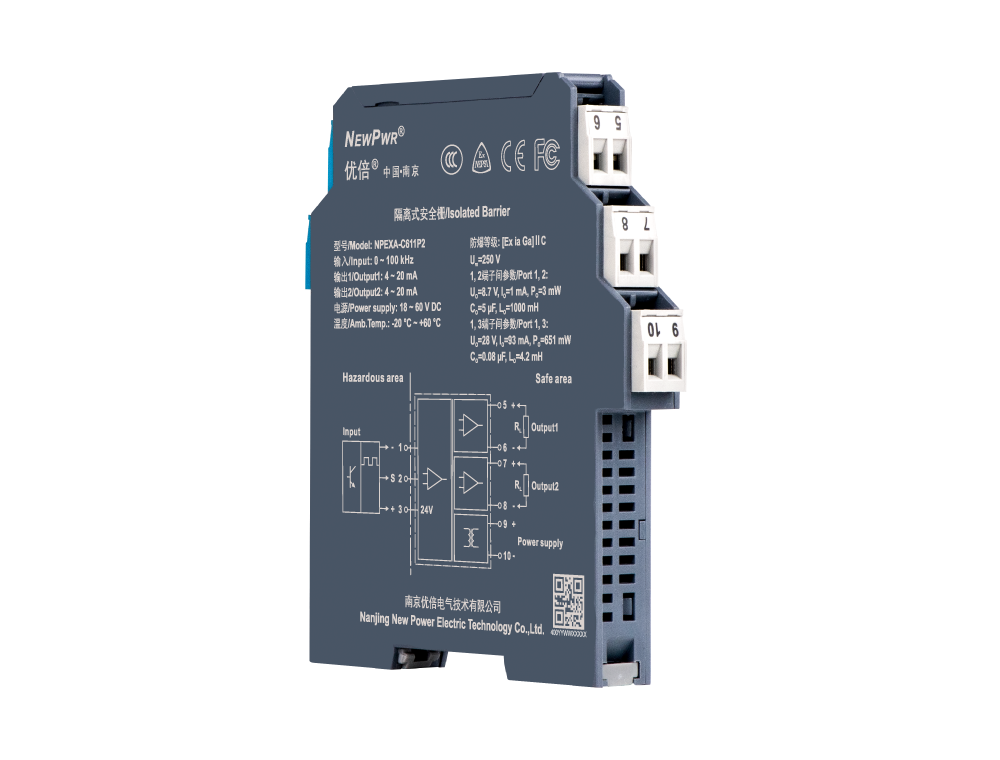

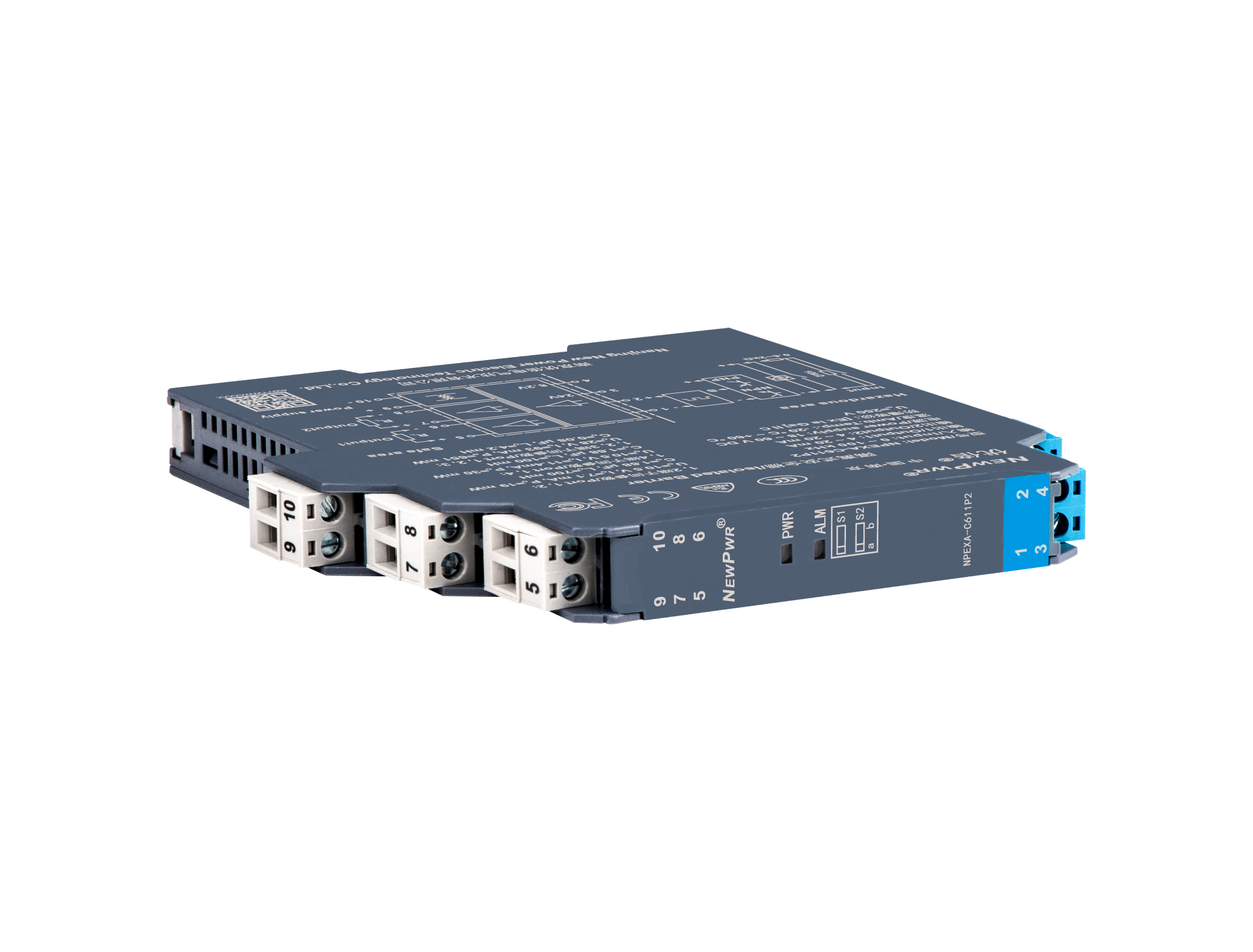

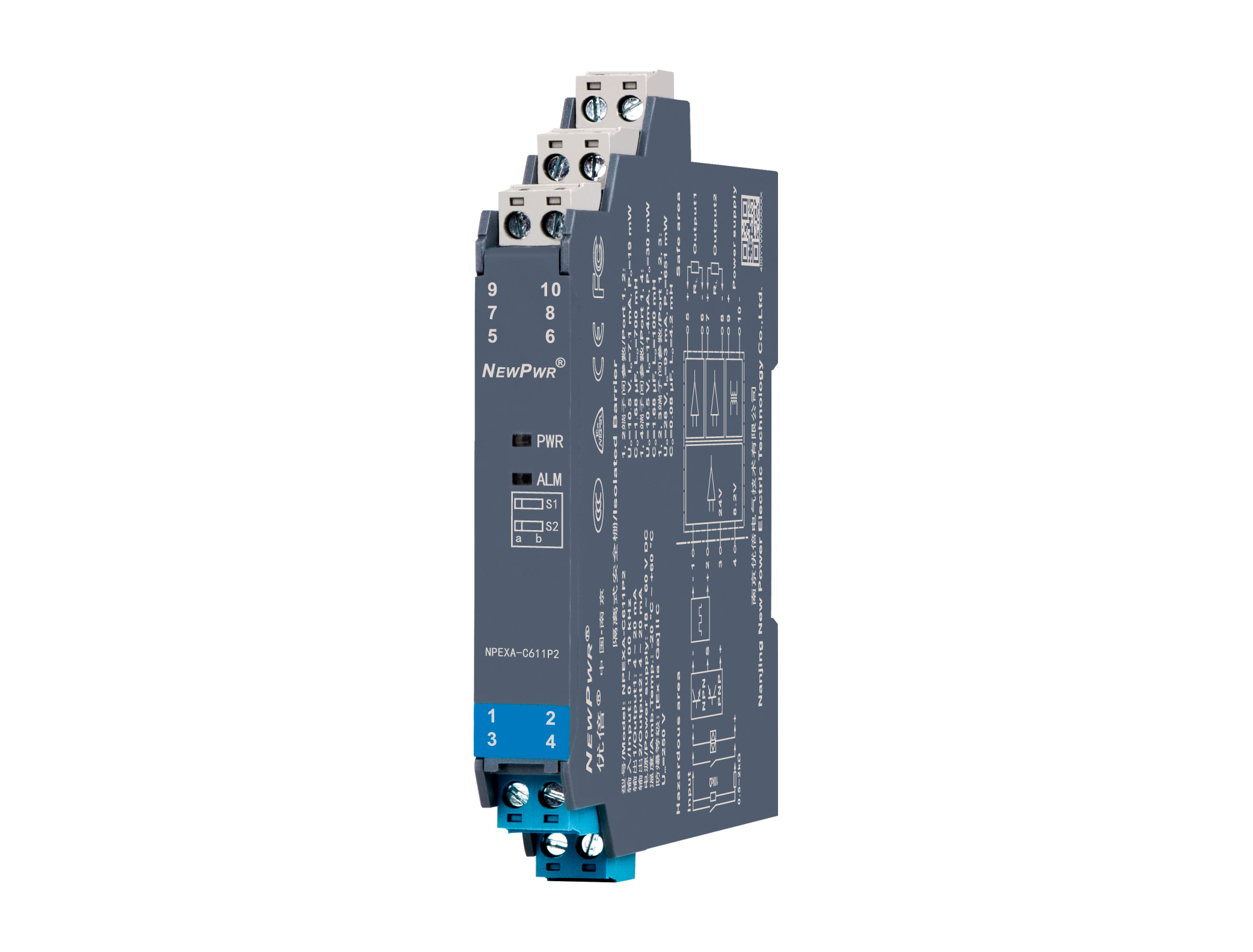

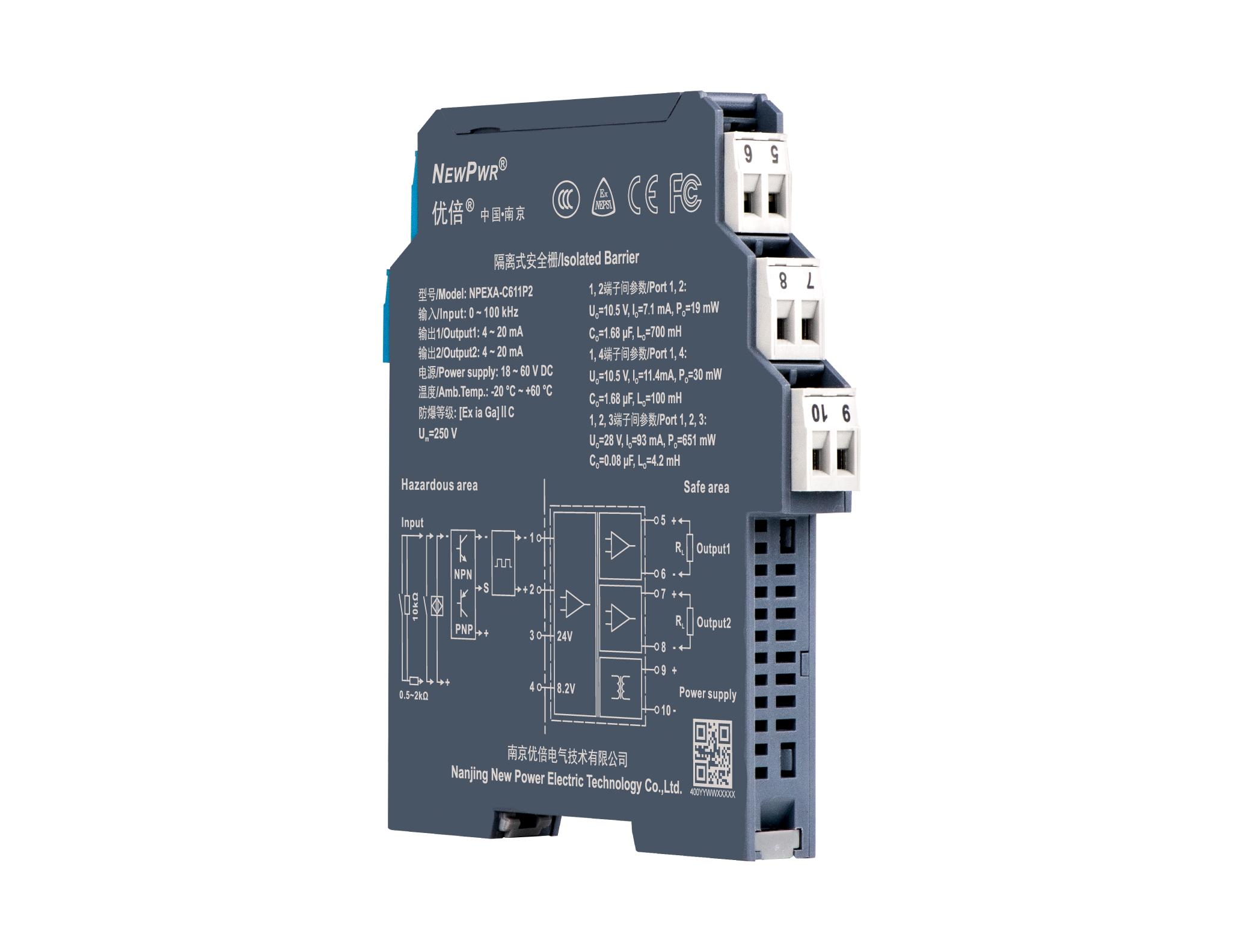

NPEXA-C611P2

频率量输入安全栅，将危险区的频率脉冲信号，经隔离转换为4~20mA电流信号输出到安全区(其他输出信号类型产品，具体型号见型谱)。该产品需要独立供电，输入、输出和电源三端隔离，具有在线故障自诊断功能，可以通过PC端或手持编程器对频率脉冲信号的测量量程和输出信号类型等进行组态设置。

Input signal

0.1 Hz～100 kHz

Output signal

4～20 mA

Channels

1 input/2 outputs

Power Supply Mode

24VDC terminal power supply

Power Distribution

24 V

Share

Installation Disposal

Supply

供电电源	18 ~ 60 V DC

Input

输入信号	频率脉冲信号 0.1 Hz ~ 100 kHz
脉冲宽度	≥ 5 μs
输入阻抗	≥ 10 kΩ
信号触发	低电平：0 ~ 2 V，高电平：4 ~ 30 V（接受客户定制）
配电电压	24 V DC，20 mA时输出电压≥ 16 V

Output

输出信号	4 ~ 20 mA
允许负载	RL ≤ 550 Ω

Transfer characterisics

传输精度	0.1 %F.S.
温度漂移	30 ppm/℃

General parameters

响应时间	≤ 500 ms
工作功耗	1.3 W

EMC data

电磁兼容	IEC 61326-3-1
绝缘电阻	≥ 100 MΩ (输入/输出/电源)

Operating conditions

工作温度	-20 ℃ ~ +60 ℃
储存温度	-40 ℃ ~ +80 ℃
应用场所	安装于安全区，可连接0区、1区、2区；ⅡA、ⅡB、ⅡC；T4 ~ T6危险区的本安设备

State

故障状态	输入断线，LED闪烁；输入超量程，LED长亮。输入断线或超量程时，输出电流0 ~ 22 mA范围可设置（默认跟随输入）

Mechanical specifications

介电强度	≥ 3000 V AC (本安侧与非本安侧)；≥ 1500 V AC (电源与非本安侧)
连接方式	螺钉连接
规格尺寸	宽12.8 mm×高110 mm×深117 mm
安装方式	DIN35 mm导轨安装

Certified data

产品认证	NEPSI, CE, FCC, CCC
防爆等级	[Ex ia Ga]ⅡC
最高电压（Um）	250 V
Uo	8.7 V (1、2端子间)；28 V (1、3端子间)
Io	1 mA (1、2端子间)；93 mA (1、3端子间)
Po	3 mW (1、2端子间)；651 mW (1、3端子间)
Co	5 μF (1、2端子间)；0.08 μF (1、3端子间)
Lo	1000 mH (1、2端子间)；4.2 mH (1、3端子间)

Connect the rail BUS base, external power is introduced through the terminal block of the base. If a redundant power module is selected, this terminal can be left unselected.

Protect the exposed bus and split the combination as needed.

For fixed position, standard 2 sets

Material: metal iron, used for rail load-bearing reinforcement, standard 2 pieces
