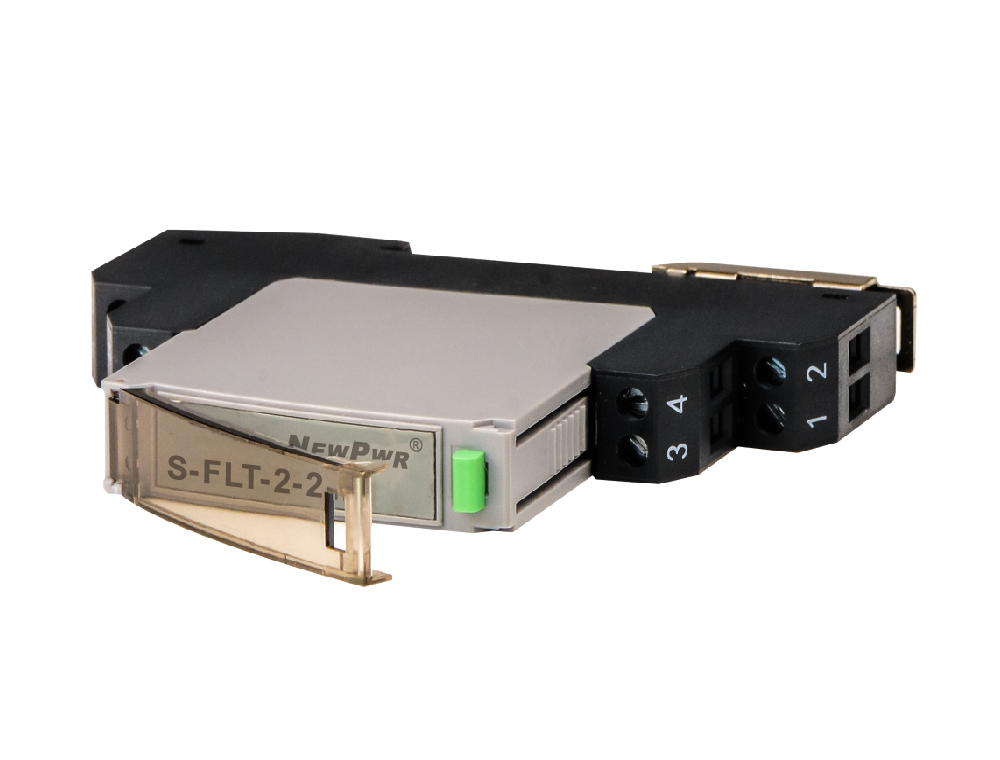

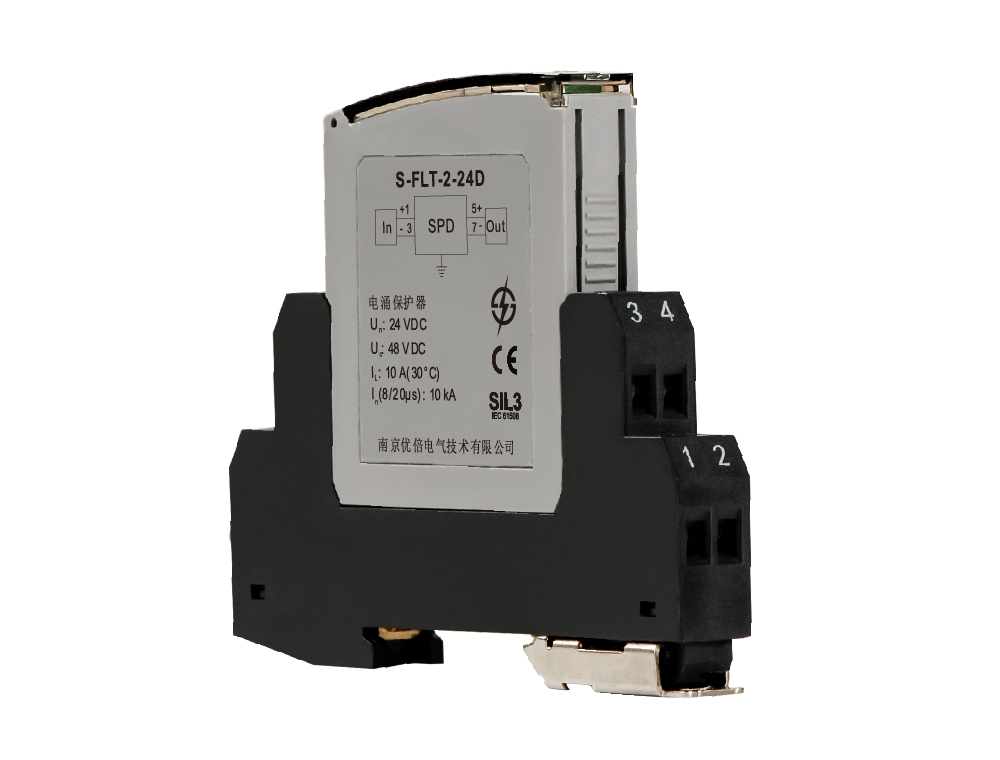

S-FLT-2-24D

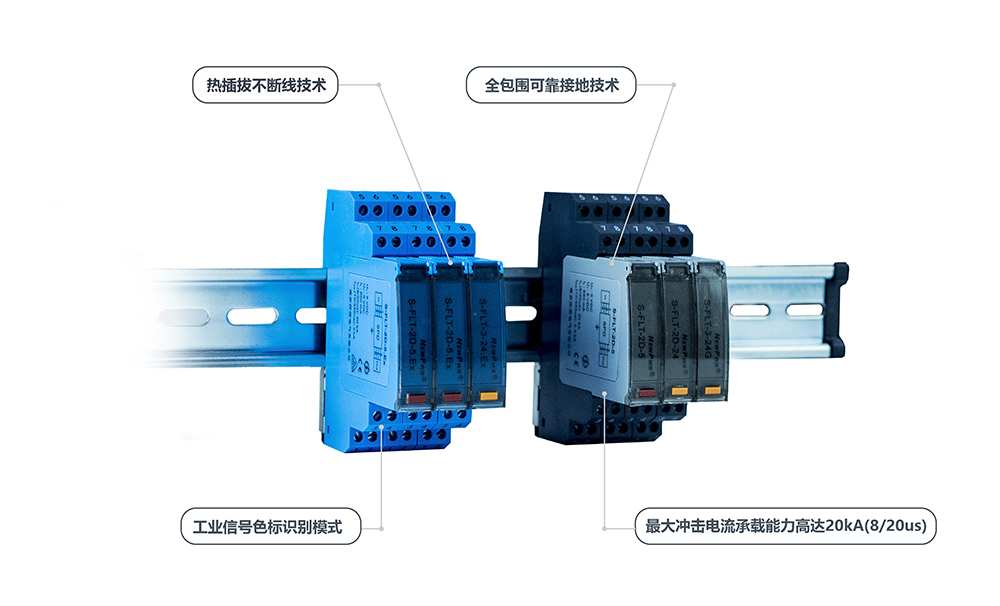

【核心技术】

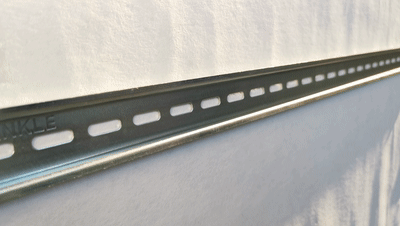

【安装与拆卸】

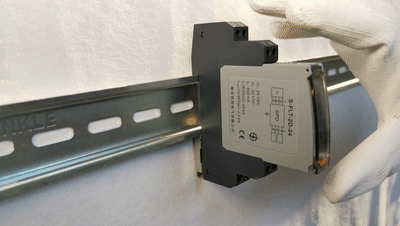

安装 拆卸
| 标称电压Un | 24 V |
| 直流最大持续工作电压Uc | 48 V |
| 交流最大持续工作电压Uc | 34 V |
| 通用标称电流IL | 10 A |
| 响应时间Ta | ＜ 1 ns |
| 频宽fG | 10 MHz |
| 总雷电冲击电流Iimp(10/350 μs)，D1 | 2 kA |
| 每线雷电冲击电流Iimp(10/350 μs)，D1 | 1 kA |
| 最大放电电流Imax(8/20 μs)，C2 | 20 kA |
| 每线标称放电电流In(8/20 μs)，C2 | 10 kA |
| 保护电压Up(8/20 μs)，C2 | L – L ≤ 300 V/ L – PE ≤800V |
| 保护电压Up(1 KV/μs)，C3 | L-L≤200V / L-PE≤600V |
| 工作温度范围 | -40 ℃ ~ +80 ℃ |
| 外壳材料 | PC |
| 阻燃等级(UL94) | V0 |
| 防护等级 | IP20 |
| 最小安装导线截面积 | 0.2 mm2 |
| 最大安装导线截面积 | 2.5 mm2 |
| 安装方式 | DIN35 mm导轨安装 |
| 接地方式 | 导轨接地 |
| 测试标准 | IEC 61643-21/GB/T 18802.21 |
| 产品认证 | SIL, CE, FCC, 防雷 |
| 设备类型 | Type A |
| 硬件故障裕度(HFT) | 0 |
| 操作模式 | 低/高 |
| 安全完整性等级 | SIL3 |
| λS (1 FIT=10-9/h) | 1.68 FIT |
| λDU (1 FIT=10-9/h) | 0.06 FIT |
| λDD (1 FIT=10-9/h) | 0 FIT |
| λTOTAL (1 FIT=10-9/h) | 1.74 FIT |
| SFF | 96.6% |
| PFDavg(T1=1Y) | 2.63E-07 |
| PFH | 6.00E-11 1/h |
