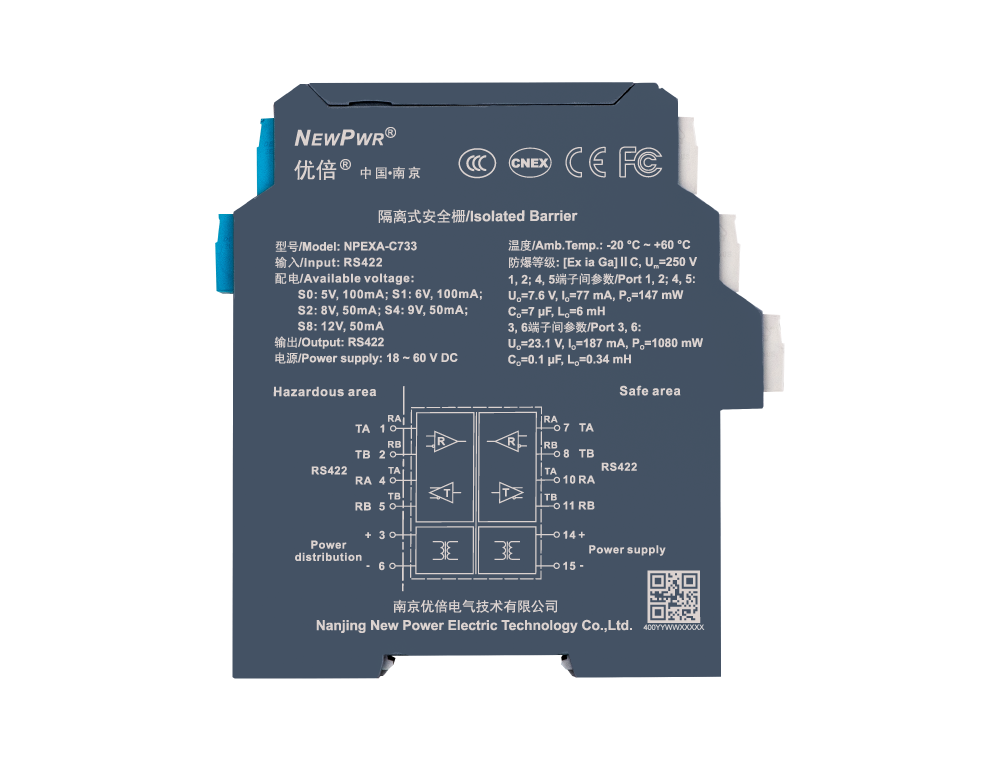

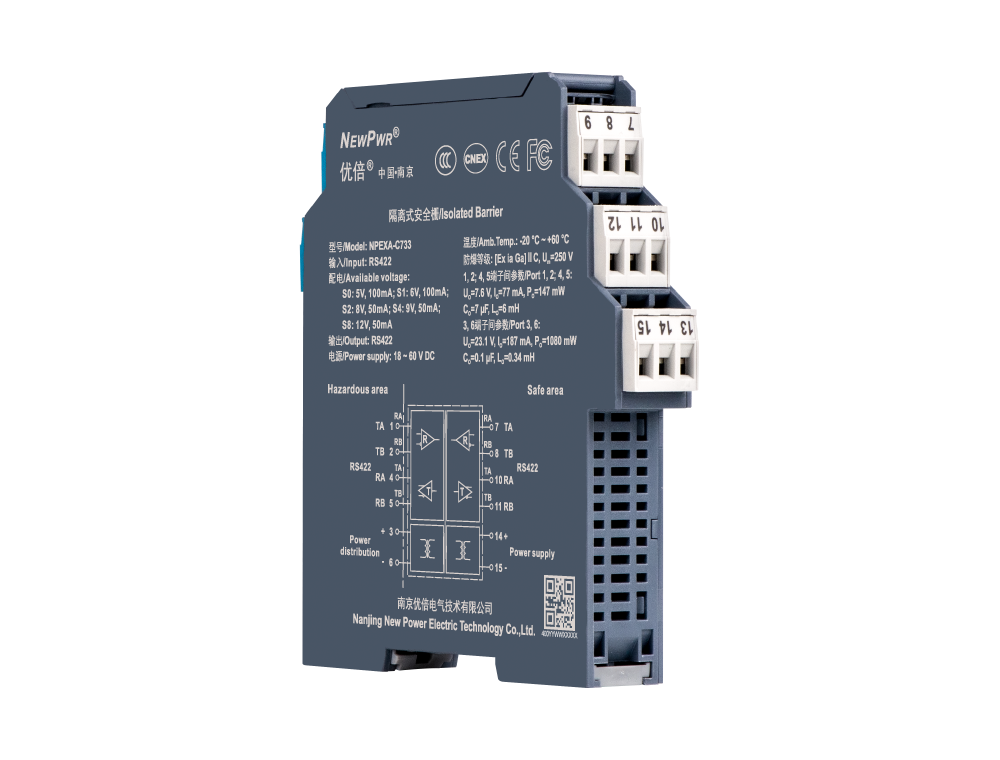

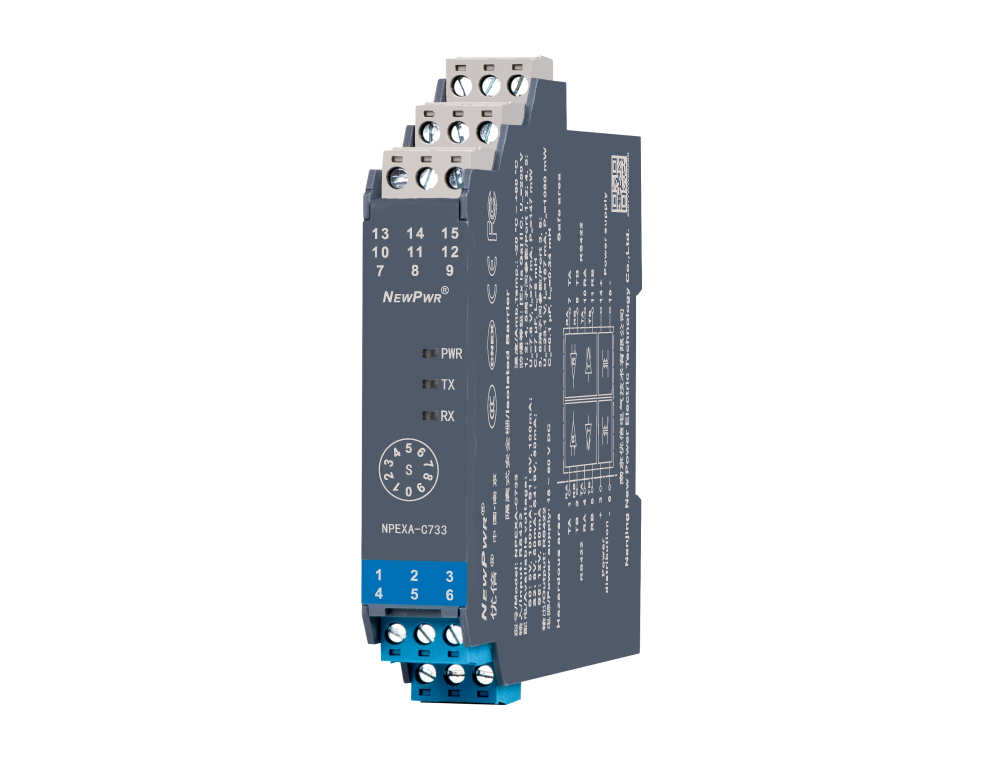

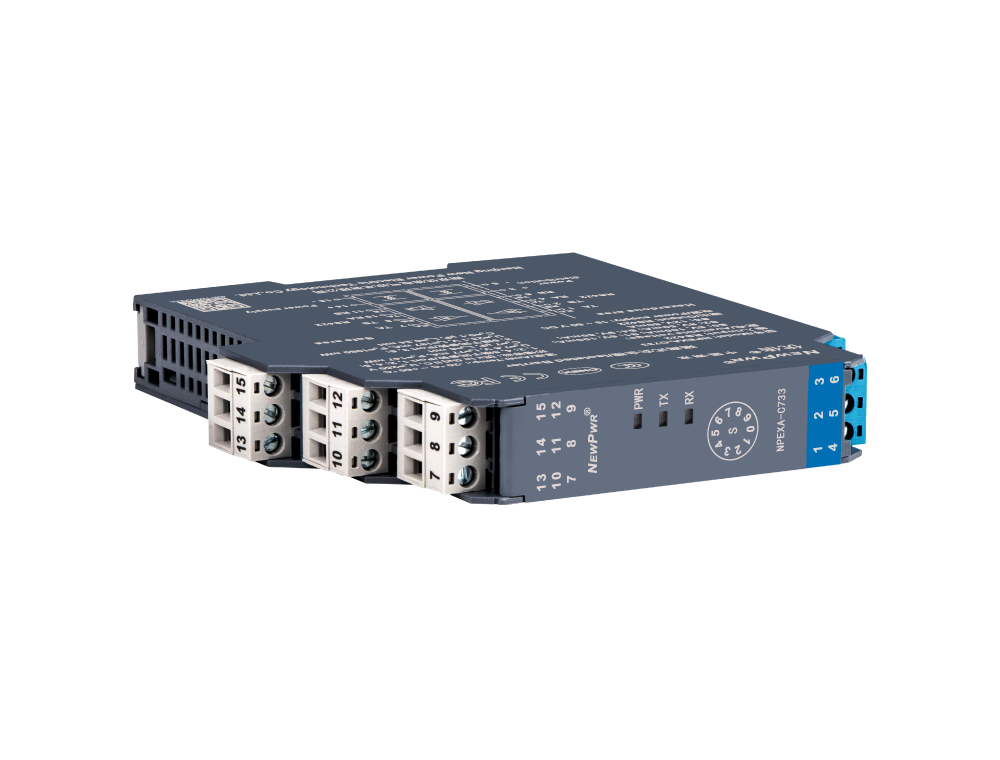

NPEXA-C733

数字通讯输入安全栅,将危险区的RS422数字信号,经隔离输出到安全区进行双向通信,同时向危险区的现场仪表提隔离本安型电源。该产品需要独立供电,输入、输出和电源三端隔离。

输入

输出

通道

供电

配电

分享
NPEXA-C733

【核心技术】


【安装与拆卸】






安装                                                                      拆卸




电源
供电电源 18 ~ 60 V DC
输入
输入信号 RS422
配电电压 详见旋码设置
配电误差 ± 10 %
输出
输出信号 RS422
传输特性
转换精度 信号类型 测量范围 量程范围/转换精度
传输延迟 ≤ 5 μs
传输速率 ≤ 56 kbps
基本参数
旋码设置 S0:5 V DC,100 mA;S1:6 V DC,100 mA;S2:8 V DC,50 mA;S4:9 V DC,50 mA;S8:12 V DC,50 mA
工作功耗 ≤ 2 W(24 V,8 V/9 V/12 V,50 mA配电时);≤ 3.5 W(24 V,5 V/6 V,100 mA配电时)
EMC特性
电磁兼容 IEC 61326-3-1
介电强度 ≥ 3000 V AC (本安侧与非本安侧);≥ 1500 V AC (电源与非本安侧)
绝缘电阻 ≥ 100 MΩ (输入/输出/电源)
工作环境
工作温度 -20 ℃ ~ +60 ℃
储存温度 -40 ℃ ~ +80 ℃
应用场所 安装于安全区,可连接0区、1区、2区;ⅡA、ⅡB、ⅡC、ⅢC;T4 ~ T6危险区的本安设备
机械特性
连接方式 螺钉连接
规格尺寸 宽17.8 mm×高110 mm×深117 mm
安装方式 DIN35 mm导轨安装
认证信息

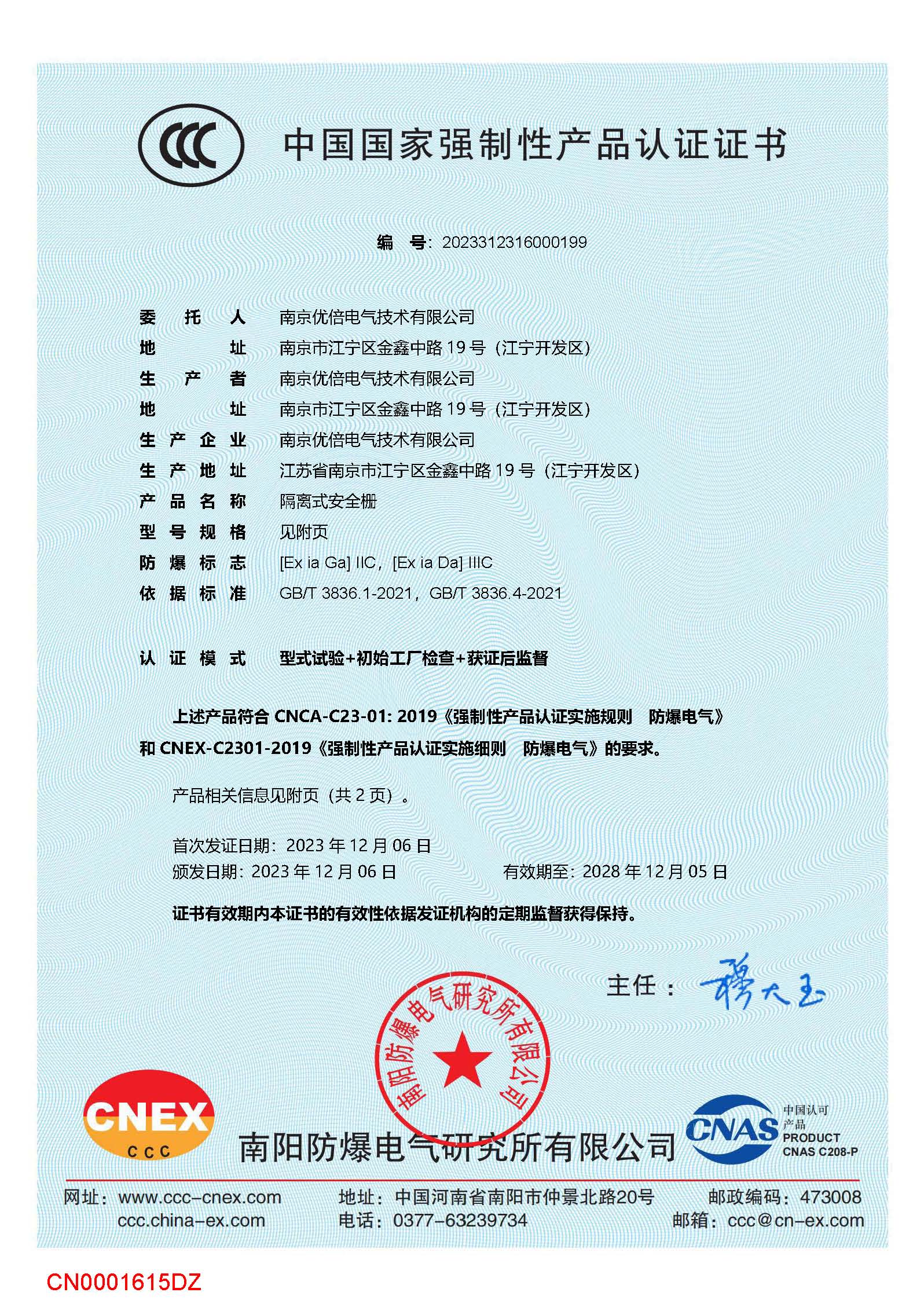

产品认证 CNEX, CE, FCC, CCC

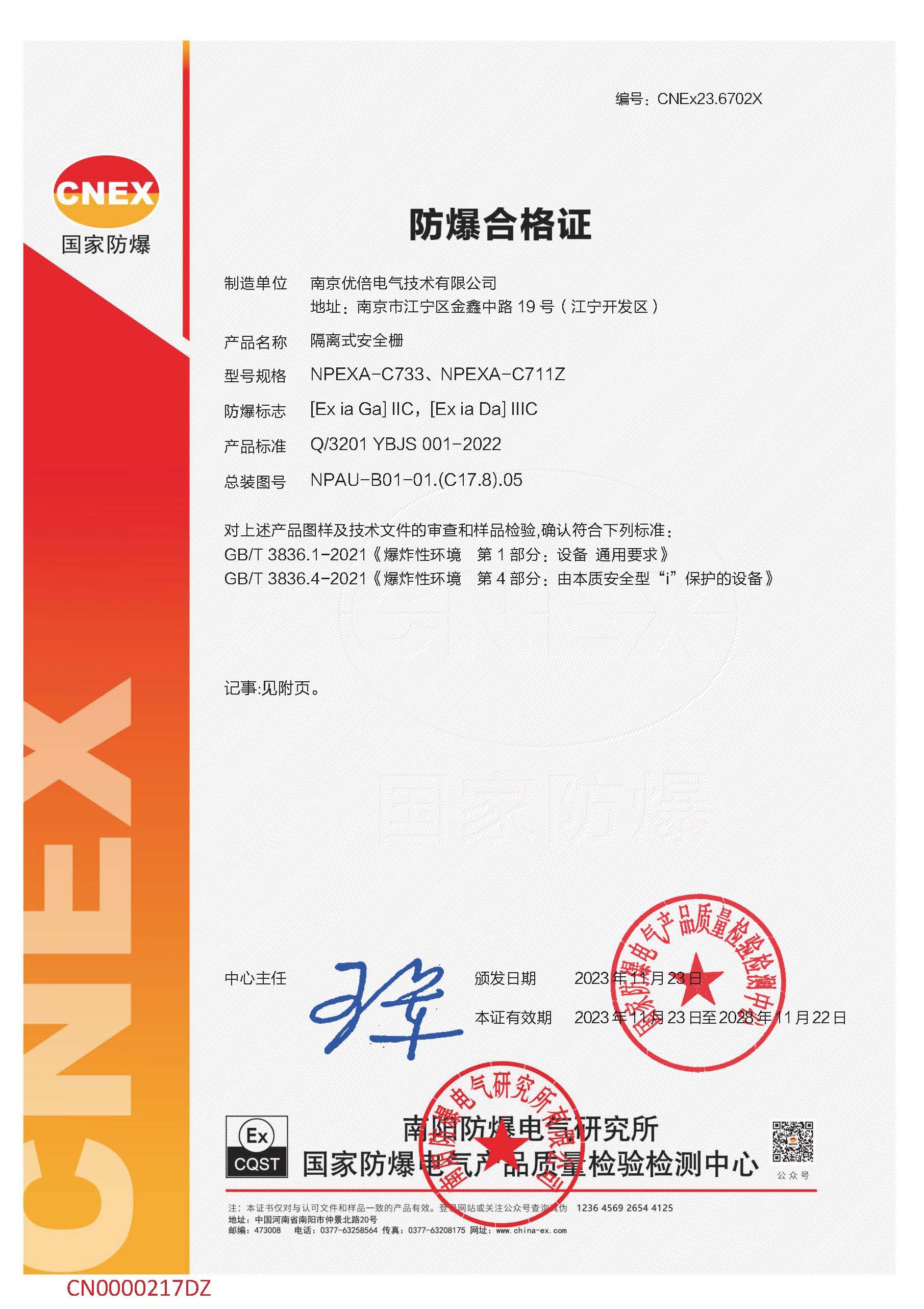

防爆等级 [Ex ia Ga]ⅡC、[Ex ia Da] ⅢC
最高电压(Um) 250 V
Uo 7.6 V (1、2端子间;4、5端子间);23.1 V (3、6端子间)
Io 77 mA (1、2端子间;4、5端子间);187 mA (3、6端子间)
Po 147 mW (1、2端子间;4、5端子间);1080 mW (3、6端子间)
Co 7 μF (1、2端子间;4、5端子间);0.1 μF (3、6端子间)
Lo 6 mH (1、2端子间;4、5端子间);0.34 mH (3、6端子间)
