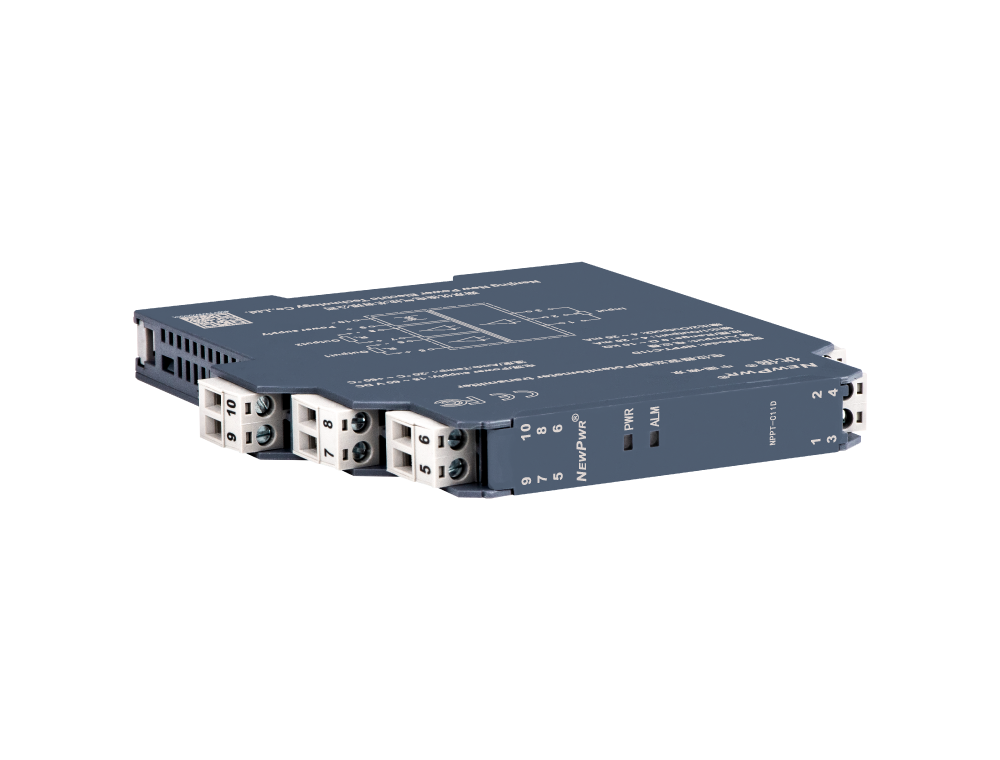

NPPT-C11D

电位器变送器,输入3线制电位器信号,经隔离转换为4~20mA电流信号输出(其他输出信号类型产品,具体型号见型谱)。该产品需要独立供电,输入、输出和电源三端隔离,具有在线故障自诊断功能,可以通过PC端或手持编程器设置电位器零点和满度,以及输出信号类型、信号故障时输出模式等。

输入

输出(具体型号见型谱)

通道

供电

分享
NPPT-C11D

【核心技术】


【安装与拆卸】






安装                                                                      拆卸





电源
供电电源 18 ~ 60 V DC
输入
输入信号 3线制电位器 0 ~ 10 kΩ
输出
输出信号 4 ~ 20 mA
允许负载 RL ≤ 550 Ω
传输特性
转换精度 信号类型 测量范围 量程范围/转换精度
传输精度 0.1 %F.S.
温度漂移 30 ppm/℃
基本参数
响应时间 ≤ 500 ms
工作功耗 1.2 W
EMC特性
电磁兼容 IEC 61326-3-1
介电强度 ≥ 1500 V AC (输入/输出/电源之间)
绝缘电阻 ≥ 100 MΩ (输入/输出/电源之间)
工作环境
工作温度 -20 ℃ ~ +60 ℃
储存温度 -40 ℃ ~ +80 ℃
状态描述
输出状态 在用户不特别指明的情况下,无论输入信号出现何种故障状态,在满量程范围内输出均跟随输入信号变化 (断线除外,断线输出0 V/mA),但最大不超出输出量程上限的110% (如0 ~ 20 mA输出时,最小输出可为0 mA,最大不超过22 mA)
机械特性
连接方式 螺钉连接
规格尺寸 宽12.8 mm×高110 mm×深117 mm
安装方式 DIN35 mm导轨安装
认证信息
产品认证 CE, FCC
NPPB-DIN 总线供电导轨
符合EN 60715,2根导电轨道插入35mm的DIN导轨中;为所有安装在供电导轨上的C/K系列仪表提供直流供电;标准长度0.3m,0.35m,0.4m,0.7m;减少布线和维护
NPPB-BS210 I/O端子基座
连接导轨BUS基座,外部供电通过基座的接线端子引入。如果选择了冗余电源模块,此端子可不用选择。
NPPB-BSC028 防尘盖
保护外露的总线,根据需要可以拆分组合。
NPPB-SS5 限位器
用于位置固定,标配2个一组
NPPB-TS35B 固定片
材质:金属铁,用于导轨承重加固,标配2片。
