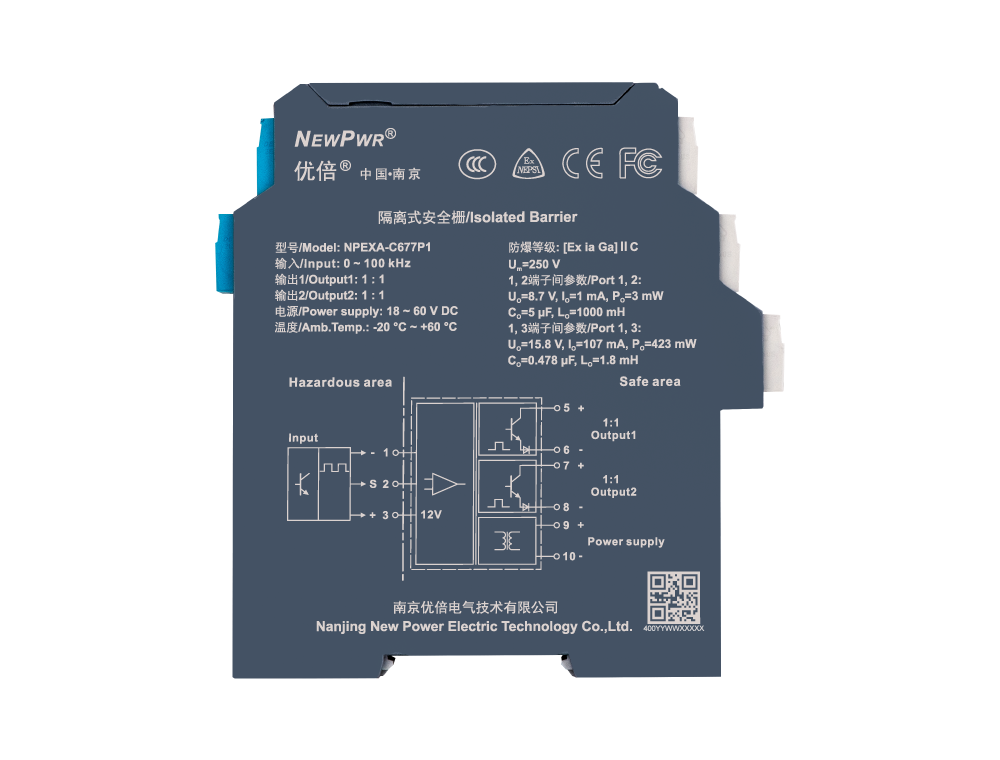

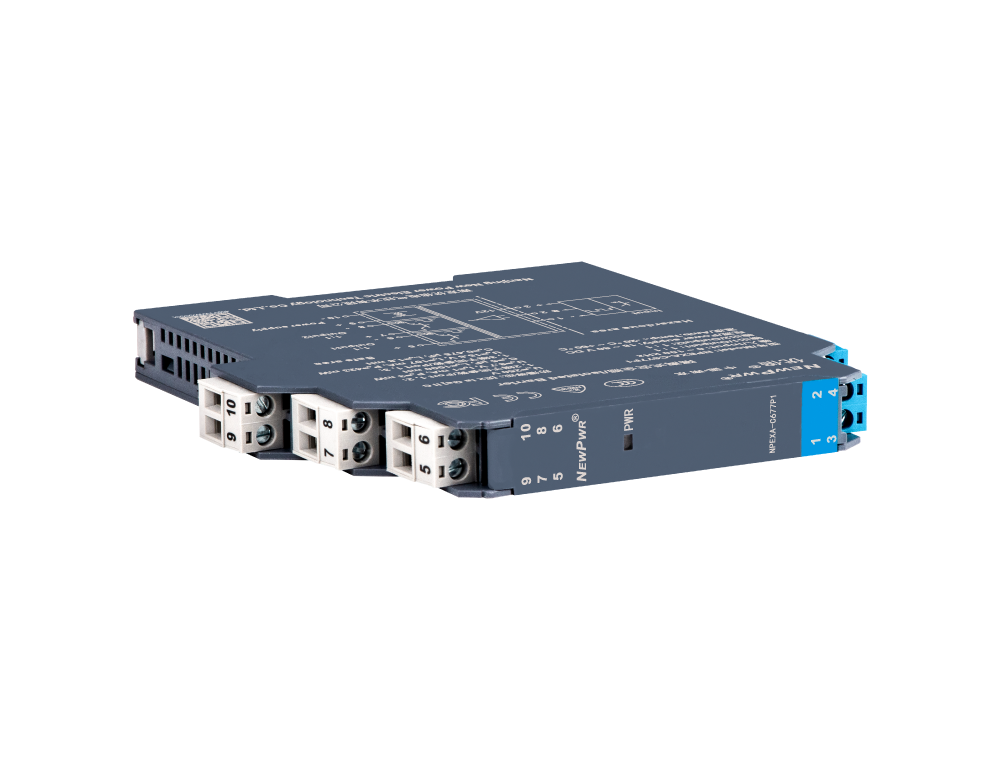

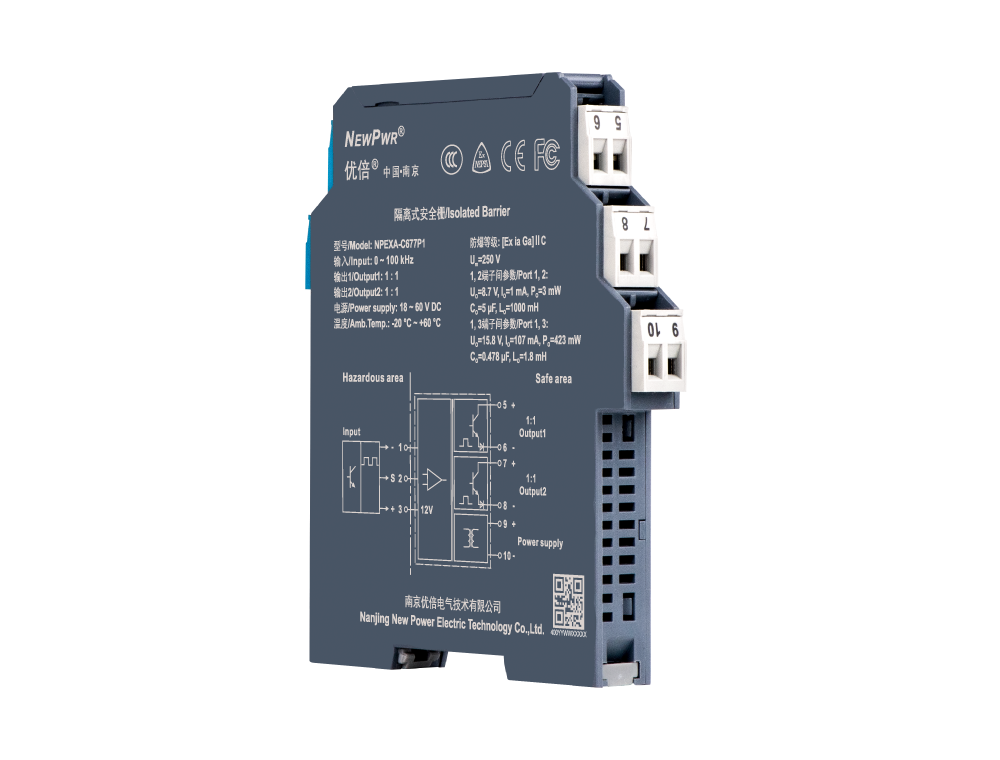

NPEXA-C677P1

频率量输入安全栅,将危险区的频率脉冲信号,经隔离转换为1:1频率信号(默认逻辑电平输出,集电极输出和发射极输出可选)输出到安全区。该产品需要独立供电,输入、输出和电源三端隔离。

输入

输出(具体型号见型谱)

通道

供电

配电

分享
NPEXA-C677P1

【核心技术】


【安装与拆卸】






安装                                                                      拆卸




电源
供电电源 18 ~ 60 V DC
输入
输入信号 频率脉冲信号 0.1 Hz ~ 100 kHz
脉冲宽度 ≥ 5 μs
输入阻抗 ≥ 10 kΩ
信号触发 低电平:0 ~ 2 V,高电平:4 ~ 30 V(接受客户定制)
配电电压 12 V DC,20 mA时输出电压≥ 9 V
输出
输出信号 集电极输出高电平:VCC(≤ 30 V),低电平:≤ 2 V,驱动电流:≤ 10 mA;发射极输出高电平:VCC - 2 V,低电平:≤ 0.5 V,驱动电流:≤ 10 mA;逻辑电平输出(默认)高电平:9 V ≤ VH ≤ 12 V,低电平:VL ≤ 2 V,负载电阻:≥ 1 kΩ
基本参数
工作功耗 1.8 W
EMC特性
电磁兼容 IEC 61326-3-1
介电强度 ≥ 3000 V AC (本安侧与非本安侧);≥ 1500 V AC (电源与非本安侧)
绝缘电阻 ≥ 100 MΩ (输入/输出/电源)
工作环境
工作温度 -20 ℃ ~ +60 ℃
储存温度 -40 ℃ ~ +80 ℃
应用场所 安装于安全区,可连接0区、1区、2区;ⅡA、ⅡB、ⅡC;T4 ~ T6危险区的本安设备
机械特性
连接方式 螺钉连接
规格尺寸 宽12.8 mm×高110 mm×深117 mm
安装方式 DIN35 mm导轨安装
认证信息
产品认证 NEPSI, CE, FCC, CCS, CCC
防爆等级 [Ex ia Ga]ⅡC
最高电压(Um) 250 V
Uo 8.7 V (1、2端子间);15.8 V (1、3端子间)
Io 1 mA (1、2端子间);107 mA (1、3端子间)
Po 3 mW (1、2端子间);423 mW (1、3端子间)
Co 5 μF (1、2端子间);0.478 μF (1、3端子间)
Lo 1000 mH (1、2端子间);1.8 mH (1、3端子间)
