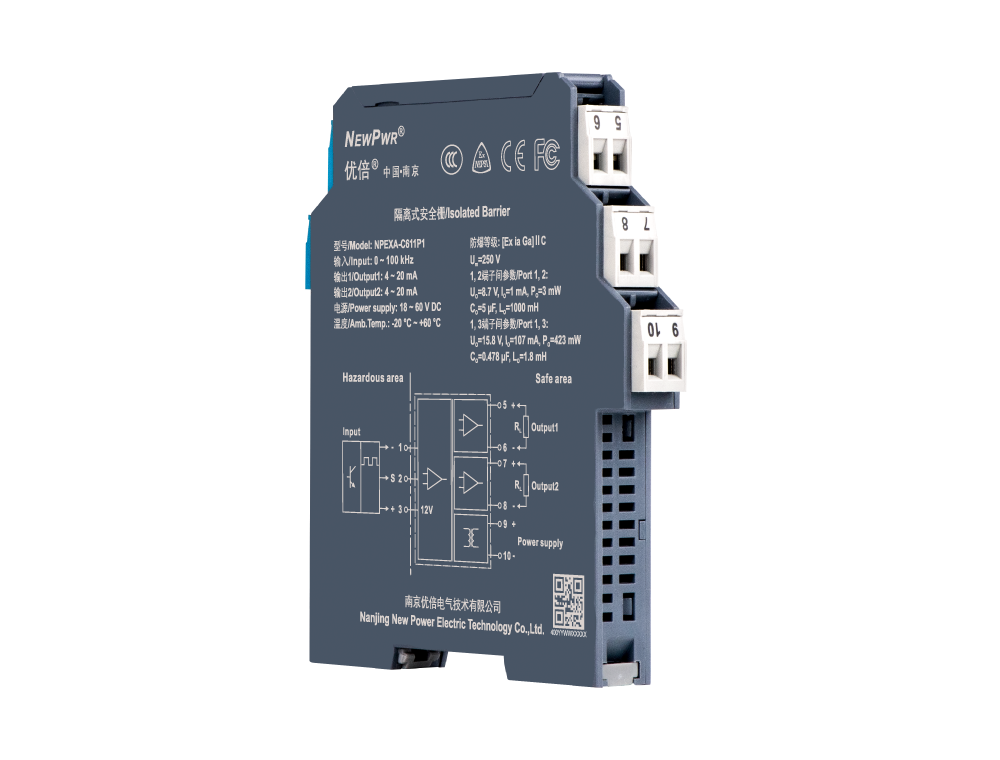

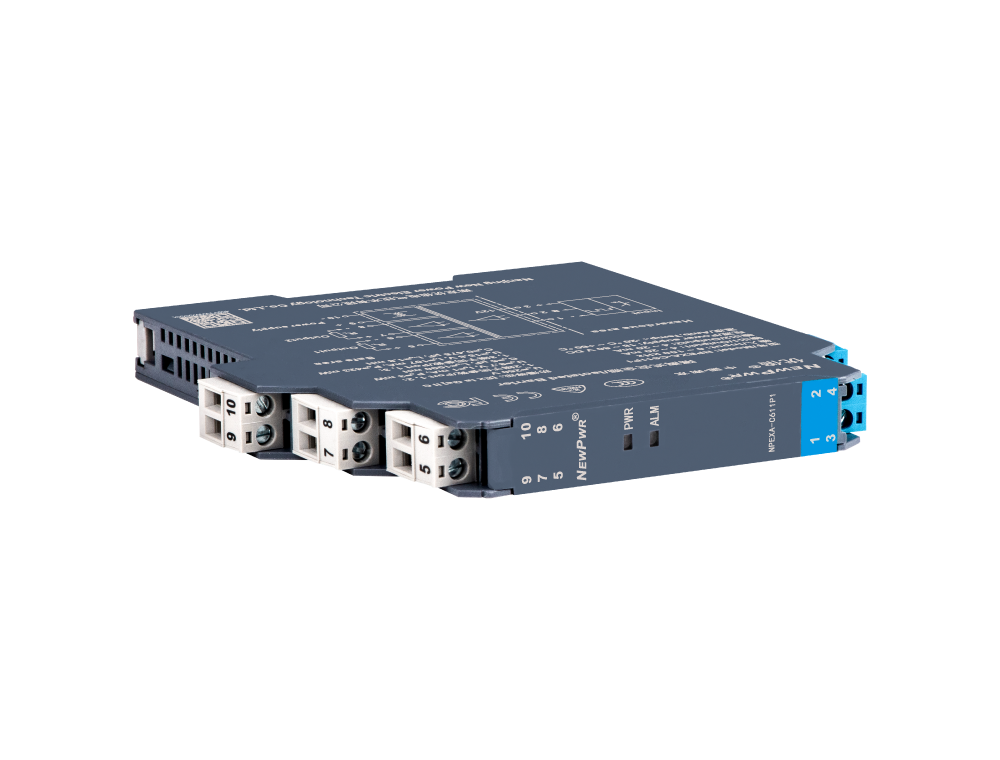

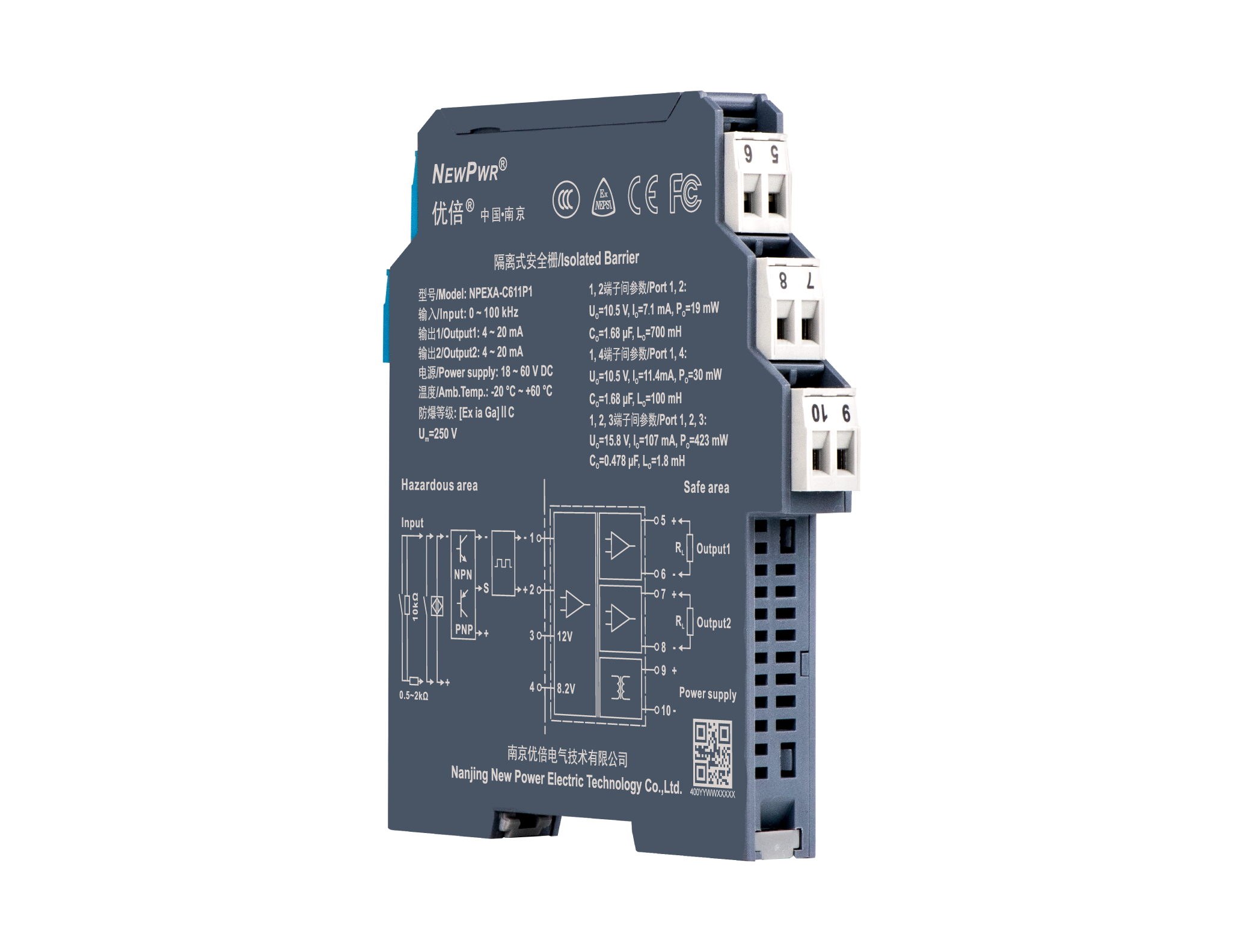

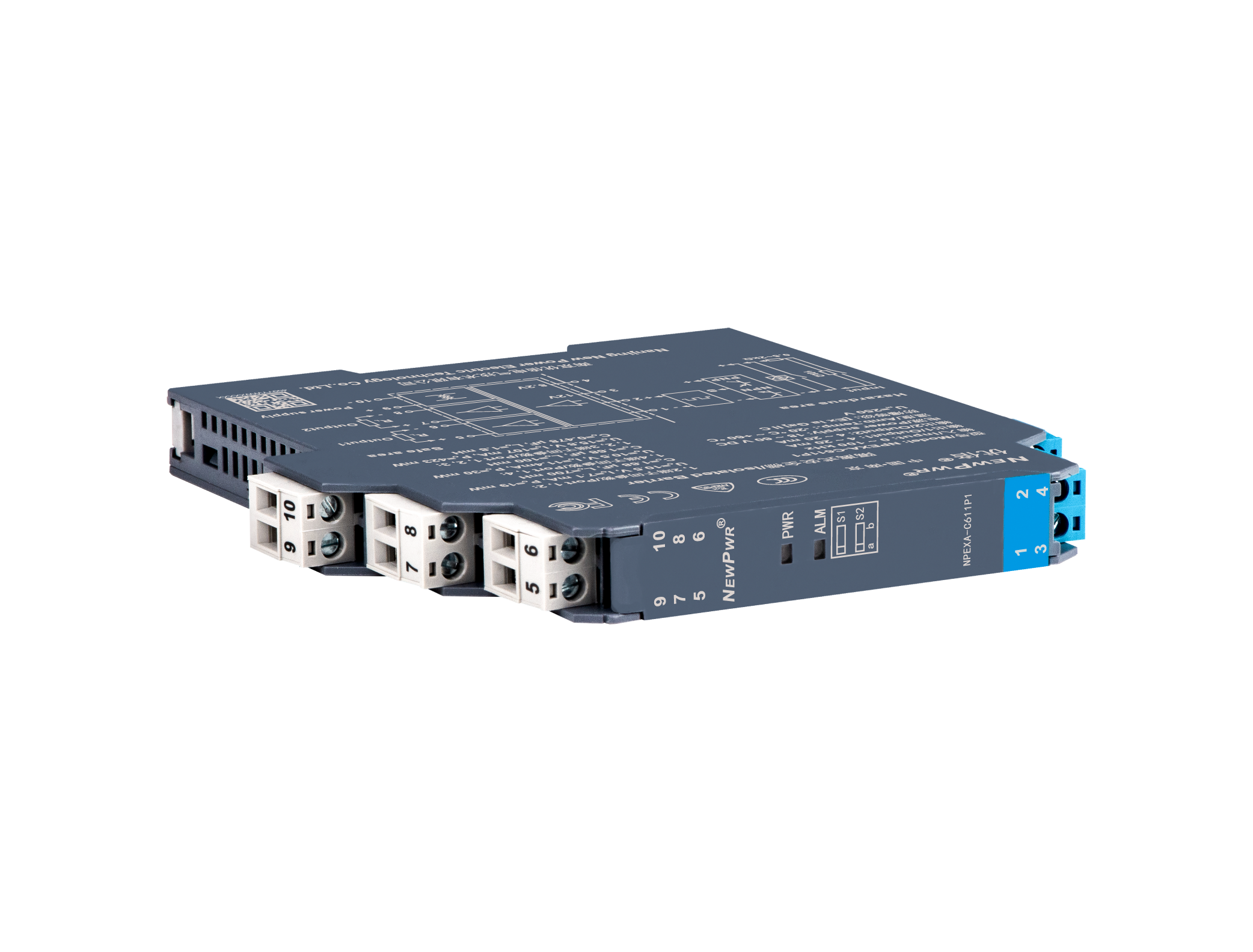

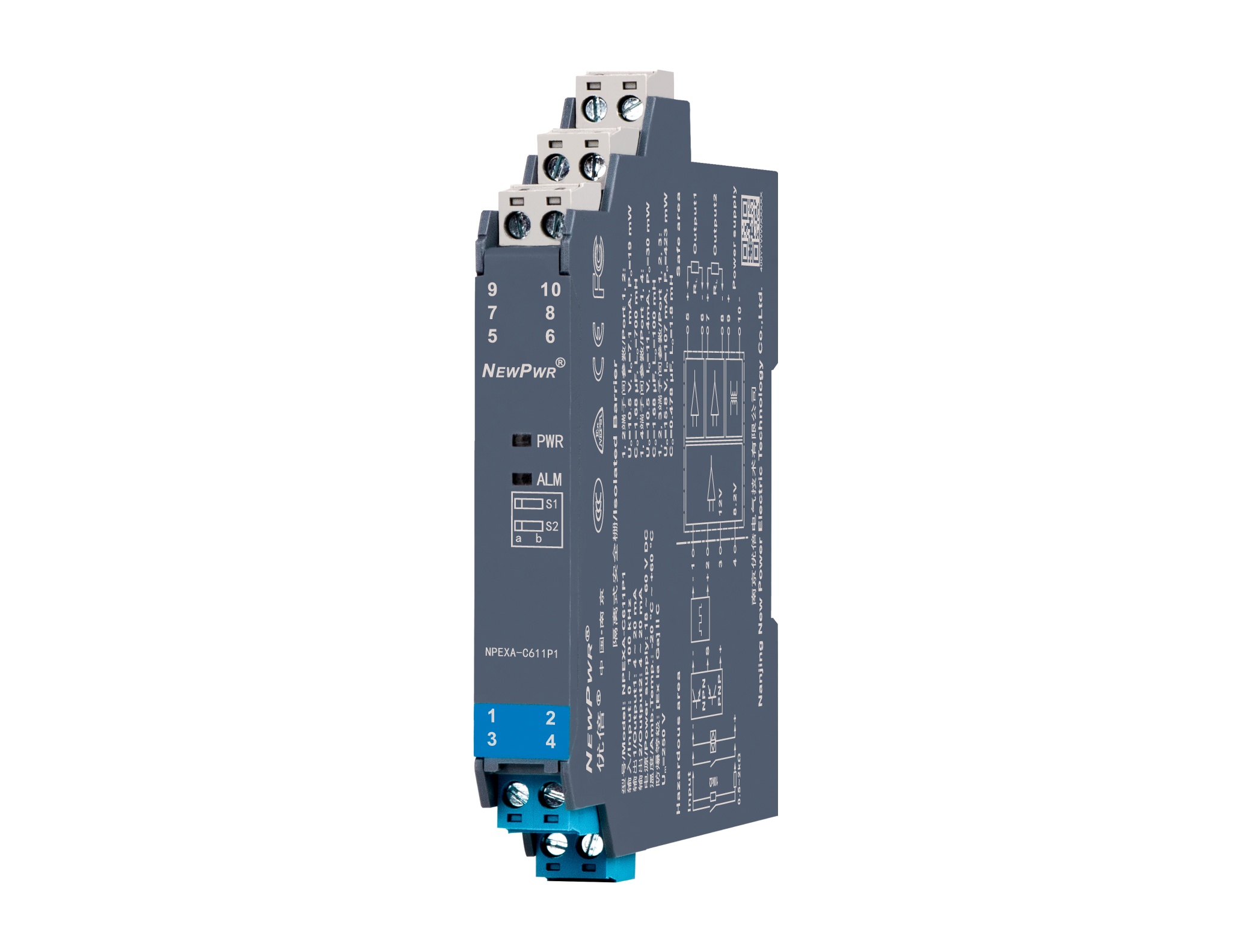

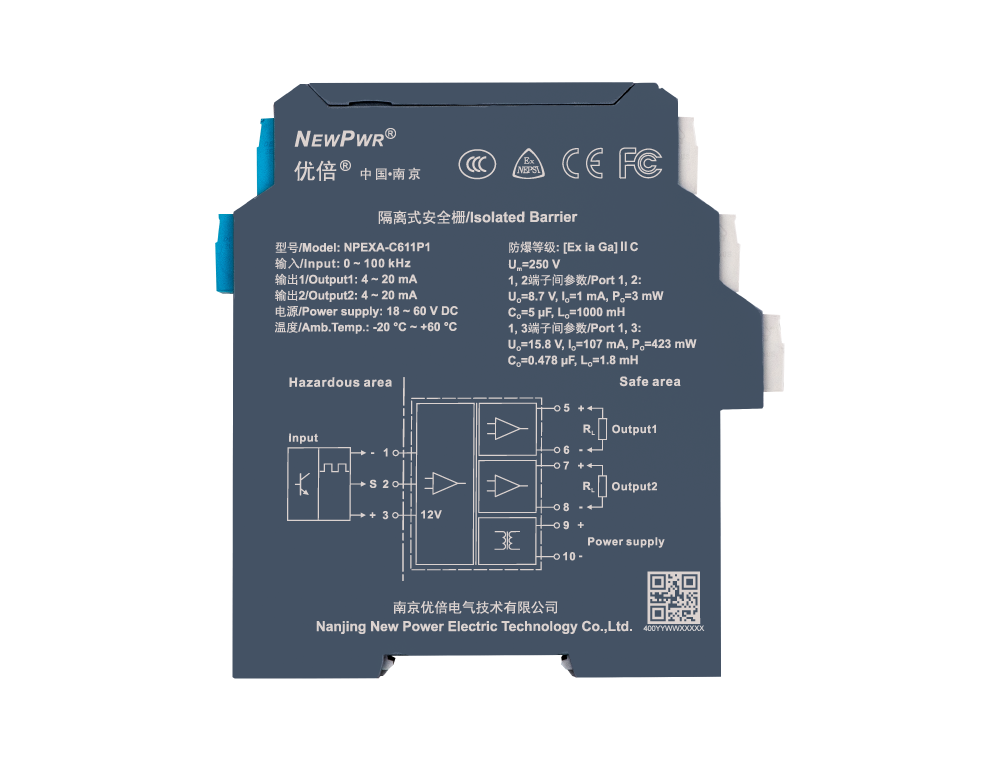

NPEXA-C611P1
【核心技术】
【安装与拆卸】
安装 拆卸
| 供电电源 | 18 ~ 60 V DC |
| 输入信号 | 频率信号输入，最小触发电平：1Vp-p，最大输入电平：30Vp-p，频率范围：0 ~ 100 kHz， 脉冲宽度：≥ 5 μs；三线制PNP或NPN输入，传感器配电：12 V，电流：≤ 20 mA，频率范围：0 ~ 100 kHz；干接点或NAMUR开关输入，配电电压：约8.2 V，短路电流：约8 mA，频率范围：0 ~ 10 kHz |
| 配电电压 | 12 V DC，20 mA时输出电压≥ 9 V |
| 输出信号 | 4 ~ 20 mA |
| 允许负载 | RL ≤ 550 Ω |
| 转换精度 | 信号类型 | 测量范围 | 量程范围/转换精度 |
| 传输精度 | 0.1 %F.S. | ||
| 温度漂移 | 30 ppm/℃ |
| 响应时间 | ≤ 500 ms |
| 工作功耗 | 2 W |
| 电磁兼容 | IEC 61326-3-1 |
| 介电强度 | ≥ 3000 V AC (本安侧与非本安侧)；≥ 1500 V AC (电源与非本安侧) |
| 绝缘电阻 | ≥ 100 MΩ (输入/输出/电源) |
| 工作温度 | -20 ℃ ~ +60 ℃ |
| 储存温度 | -40 ℃ ~ +80 ℃ |
| 应用场所 | 安装于安全区，可连接0区、1区、2区；ⅡA、ⅡB、ⅡC、ⅢC；T4 ~ T6危险区的本安设备 |
| 故障状态 | 输入断线，LED闪烁；输入超量程，LED长亮。输入断线或超量程时，输出电流0 ~ 22 mA范围可设置（默认跟随输入） |
| 连接方式 | 螺钉连接 |
| 规格尺寸 | 宽12.8 mm×高110 mm×深117 mm |
| 安装方式 | DIN35 mm导轨安装 |
| 产品认证 | NEPSI, CE, FCC, CCC |
| 防爆等级 | [Ex ia Ga] ⅡC、[Ex ia Da] ⅢC |
| 最高电压（Um） | 250 V |
| Uo | 10.5 V (1、2/4端子间)；15.8 V (1、3端子间) |
| Io | 11.4 mA (1、2/4端子间)；107 mA (1、3端子间) |
| Po | 30 mW (1、2/4端子间)；423 mW (1、3端子间) |
| Co (ⅡC) | 2.3 μF (1、2/4端子间)；0.478 μF (1、3端子间) |
| Lo (ⅡC) | 100 mH (1、2/4端子间)；1.8 mH (1、3端子间) |
