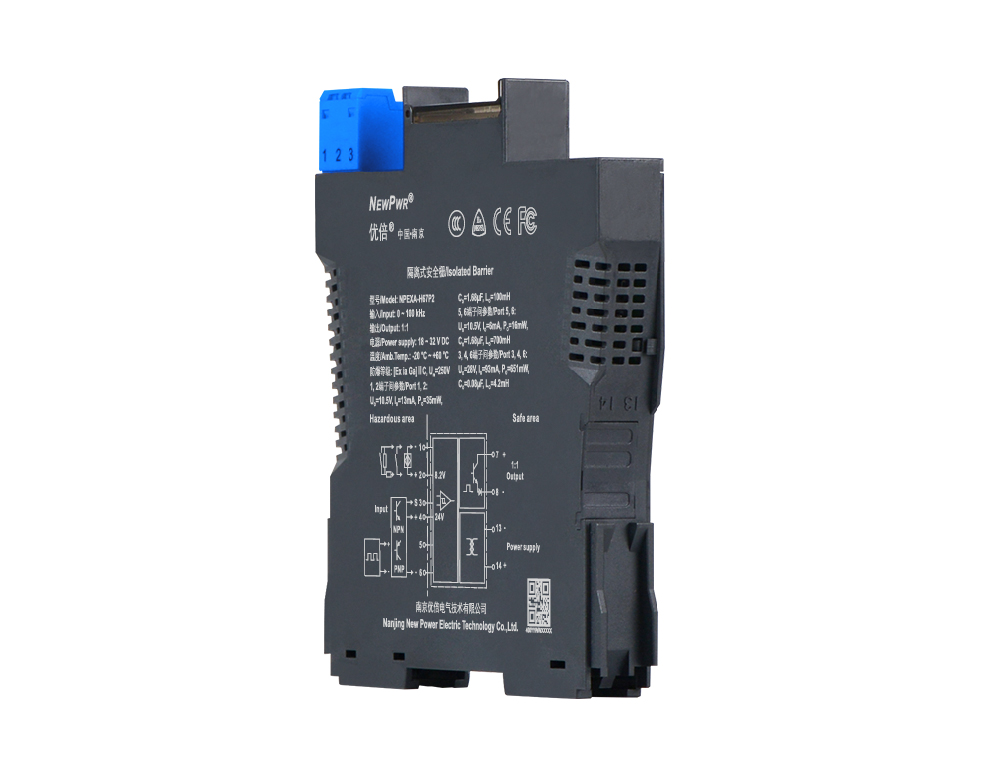

NPEXA-H67P2
【核心技术】
【安装与拆卸】
安全栅安装 安全栅拆卸
底板安装 底板拆卸
| 供电电源 | 18 ~ 32 V DC |
| 输入信号 | 频率信号输入，最高允许输入电压：30V，最小输入电平：2 V，频率范围：0.1 Hz ~ 100 kHz；三线制PNP或NPN输入，传感器配电：24 V，电流：≤ 20 mA，频率范围：0.1 Hz ~ 10 kHz；干接点或NAMUR开关输入，配电电压：约8.2 V，短路电流：约8 mA，频率范围：0.1 Hz ~ 10 kHz |
| 输出信号 | 集电极输出高电平：VCC（≤ 30 V），低电平：≤ 2 V，驱动电流：≤ 10 mA；发射极输出高电平：VCC - 2 V，低电平：≤ 0.5 V，驱动电流：≤ 10 mA；逻辑电平输出（默认）高电平：18 V ≤ VH ≤ 24 V，低电平：VL ≤ 2 V，负载电阻：≥ 2 kΩ |
| 工作功耗 | 0.8 W |
| 电磁兼容 | IEC 61326-3-1 |
| 介电强度 | ≥ 2500 V AC (本安侧与非本安侧)；≥ 500 V AC (电源与非本安侧) |
| 绝缘电阻 | ≥ 100 MΩ (输入/输出/电源) |
| 工作温度 | -20 ℃ ~ +60 ℃ |
| 储存温度 | -40 ℃ ~ +80 ℃ |
| 应用场所 | 安装于安全区，可连接0区、1区、2区；ⅡA、ⅡB、ⅡC；T4 ~ T6危险区的本安设备 |
| 连接方式 | 螺钉连接 |
| 规格尺寸 | 宽15.8 mm×高121.6 mm×深104.8 mm |
| 安装方式 | DIN35 mm导轨安装 |
| 产品认证 | NEPSI, CE, FCC, CCC |
| 防爆等级 | [Ex ia Ga]ⅡC |
| 最高电压（Um） | 250 V |
| Uo | 10.5 V (1、2端子间)；10.5 V (5、6端子间) ；28V (3、4、6端子间) |
| Io | 13 mA (1、2端子间) ；6 mA (5、6端子间) ；93 mA (3、4、6端子间) |
| Po | 35 mW (1、2端子间) ；16 mW (5、6端子间) ；651 mW (3、4、6端子间) |
| Co | 1.68 μF (1、2端子间) ；1.68 μF (5、6端子间) ；0.08 μF (3、4、6端子间) |
| Lo | 100 mH (1、2端子间) ；700 mH (5、6端子间) ；4.2 mH (3、4、6端子间) |
