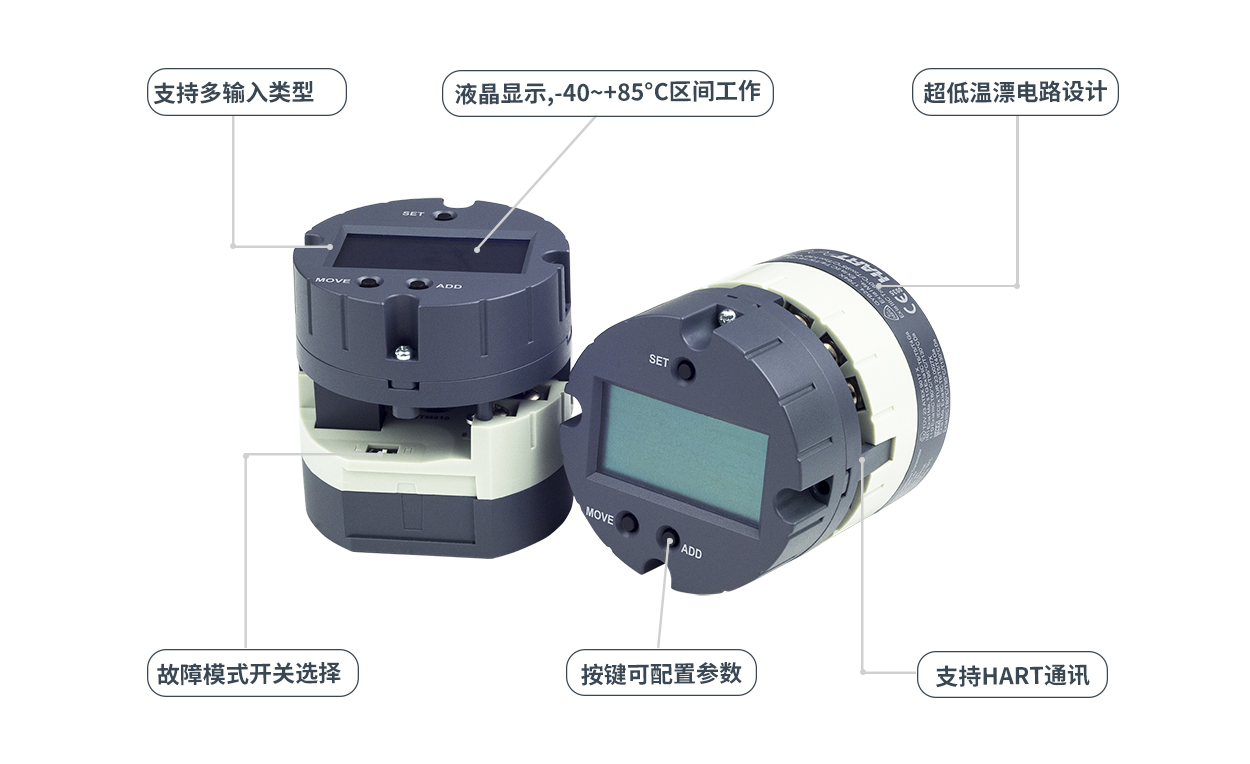

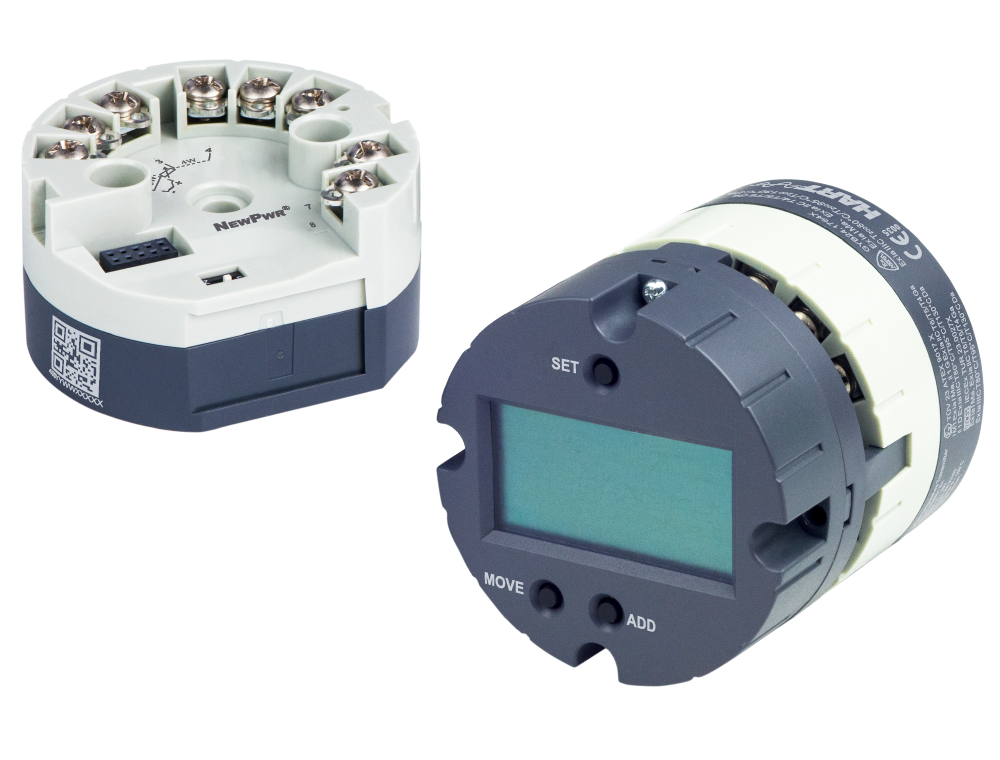

NTM801.Ex
【核心技术】
| 供电电源 | 12 ~ 30 V DC 回路供电 |
| 输入信号 | 热电偶、热电阻、毫伏、电阻 |
| 引线电阻 | RTD < 50Ω/线, TC < 1kΩ |
| 输出信号 | 4 ~ 20 mA |
| 允许负载 | RL ≤ [(U-11)/0.023] Ω；U为回路供电电压 |
| 转换精度 | 信号类型 | 测量范围 | 量程范围/转换精度 | |
| K | -270 ℃ ~ +1372 ℃ | ＜300 ℃，±0.3 ℃ | ≥300 ℃，±0.1 %F.S. | |
| E | -270 ℃ ~ +1000 ℃ | ＜300 ℃，±0.3 ℃ | ≥300 ℃，±0.1 %F.S. | |
| J | -210 ℃ ~ +1200 ℃ | ＜300 ℃，±0.3 ℃ | ≥300 ℃，±0.1 %F.S. | |
| T | -270 ℃ ~ +400 ℃ | ＜300 ℃，±0.3 ℃ | ≥300 ℃，±0.1 %F.S. | |
| N | -270 ℃ ~ +1300 ℃ | ＜300 ℃，±0.3 ℃ | ≥300 ℃，±0.1 %F.S. | |
| S | -50 ℃ ~ +1768 ℃ | ＜500 ℃，±0.5 ℃ | ≥500 ℃，±0.1 %F.S. | |
| R | -50 ℃ ~ +1768 ℃ | ＜500 ℃，±0.5 ℃ | ≥500 ℃，±0.1 %F.S. | |
| B | +400 ℃ ~ +1820 ℃ | ＜500 ℃，±0.5 ℃ | ≥500 ℃，±0.1 %F.S. | |
| W5Re_W26Re | 0 ℃ ~ +2315 ℃ | ＜500 ℃，±0.5 ℃ | ≥500 ℃，±0.1 %F.S. | |
| W3Re_W25Re | 0 ℃ ~ +2315 ℃ | ＜500 ℃，±0.5 ℃ | ≥500 ℃，±0.1 %F.S. | |
| L | -200 ℃ ~ +800 ℃ | ＜300 ℃，±0.3 ℃ | ≥300 ℃，±0.1 %F.S. | |
| Pt100, Pt200, Pt500, Pt1000(α=0.00385) | -200 ℃ ~ +850 ℃ | ＜100 ℃，±0.1 ℃ | ≥100 ℃，±0.1 %F.S. | |
| Pt100(α=0.00391) | -200 ℃ ~ +850 ℃ | ＜100 ℃，±0.1 ℃ | ≥100 ℃，±0.1 %F.S. | |
| Polynomial | -200 ℃ ~ +850 ℃ | ＜100 ℃，±0.1 ℃ | ≥100 ℃，±0.1 %F.S. | |
| Cu50, Cu100 (α=0.00428) | -180 ℃ ~ +200 ℃ | ＜100 ℃，±0.1 ℃ | ≥100 ℃，±0.1 %F.S. | |
| Cu50, Cu100 (α=0.00426) | -50 ℃ ~ +200 ℃ | ＜100 ℃，±0.1 ℃ | ≥100 ℃，±0.1 %F.S. | |
| 毫伏信号 | -120 mV ~ 120 mV | ＜10 mV，0.01 mV | ≥10 mV，±0.1 %F.S. | |
| 电阻信号 | 10 ~ 400 Ω | ＜50 Ω，0.05 Ω | ≥50 Ω，±0.1 %F.S. | |
| 电阻信号 | 10 ~ 4000 Ω | ＜500 Ω，0.5 Ω | ≥500 Ω，±0.1 %F.S. | |
| 温度漂移 | 0.005 %F.S./°C |
| 补偿精度 | 0.5 ℃ (补偿范围：-40 ℃ ~ +85 ℃) |
| 响应时间 | 约1s |
| 电磁兼容 | IEC 61326-3-1, NAMUR NE21 |
| 介电强度 | ≥ 1500 V AC (输入/输出之间) |
| 绝缘电阻 | ≥ 100 MΩ (输入/输出之间) |
| 工作温度 | -40 ℃ ~ +85 ℃ |
| 储存温度 | -45 ℃ ~ +90 ℃（LCD），-55 ℃ ~ +100 ℃（模块） |
| 应用场所 | 可安装在0区、1区、2区；Ⅰ、ⅡA、ⅡB、ⅡC、ⅢC；T4 ~ T6危险区的本安设备 |
| 连接方式 | 螺钉连接 |
| 螺丝端子力矩 | 0.5 Nm |
| 规格尺寸 | Ø 50 × 59 mm |
| 导线规格 | 0.2~1.5 mm2 |
| 产品认证 | IECEx, ATEX, NEPSI, CE, HART |
| 防爆等级 | Ex ia Ⅰ Ma, Ex ia ⅡC T4/T5/T6 Ga, Ex ia ⅢC T80°C/T95°C/T130°C Da |
| T4 (Pi=670mW) | -40 ℃ ~ +85 ℃ |
| T5 (Pi=670mW) | -40 ℃ ~ +70 ℃ |
| T6 (Pi=670mW) | -40 ℃ ~ +55 ℃ |
| Uo | 5.4 V (1、2、3、4、5、6端子间) |
| Io | 19.5 mA (1、2、3、4、5、6端子间) |
| Po | 26.4 mW(1、2、3、4、5、6端子间) |
| Co (ǁC) | 65 μF (1、2、3、4、5、6端子间) |
| Lo (ǁC) | 92.6 mH (1、2、3、4、5、6端子间) |
| Ui | 30 V (7、8端子间) |
| Ii | 120 mA (7、8端子间) |
| Pi | 670 mW, 800 mW, 900 mW (7、8端子间) |
| Ci | 近似为0 (7、8端子间) |
| Li | 近似为0 (7、8端子间) |
