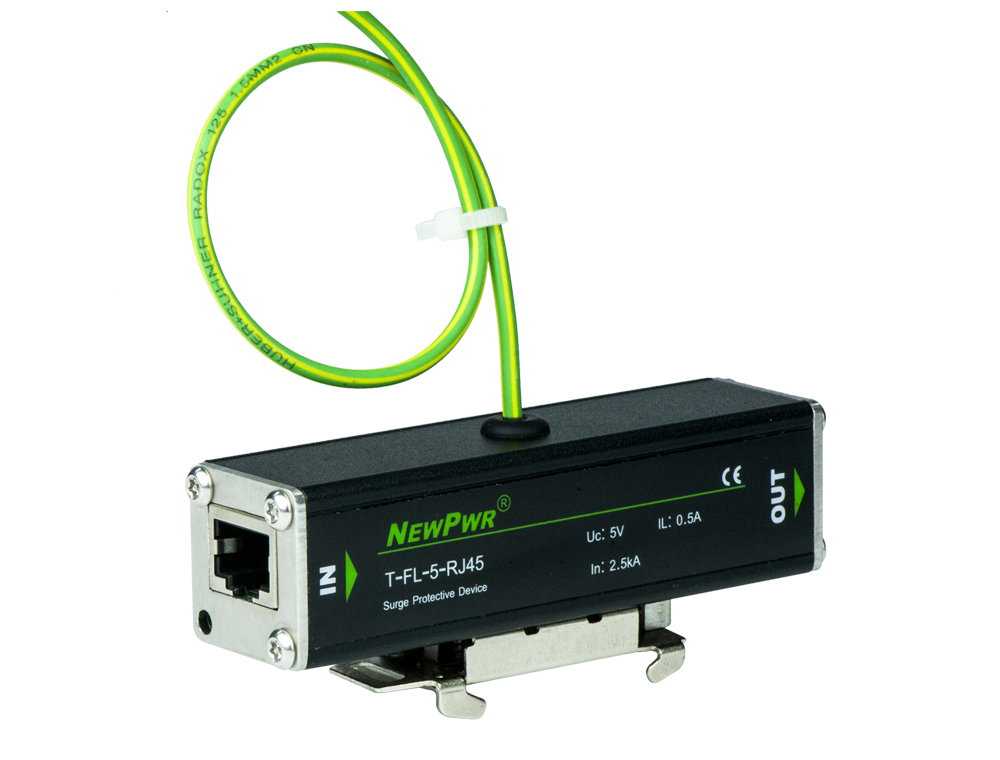

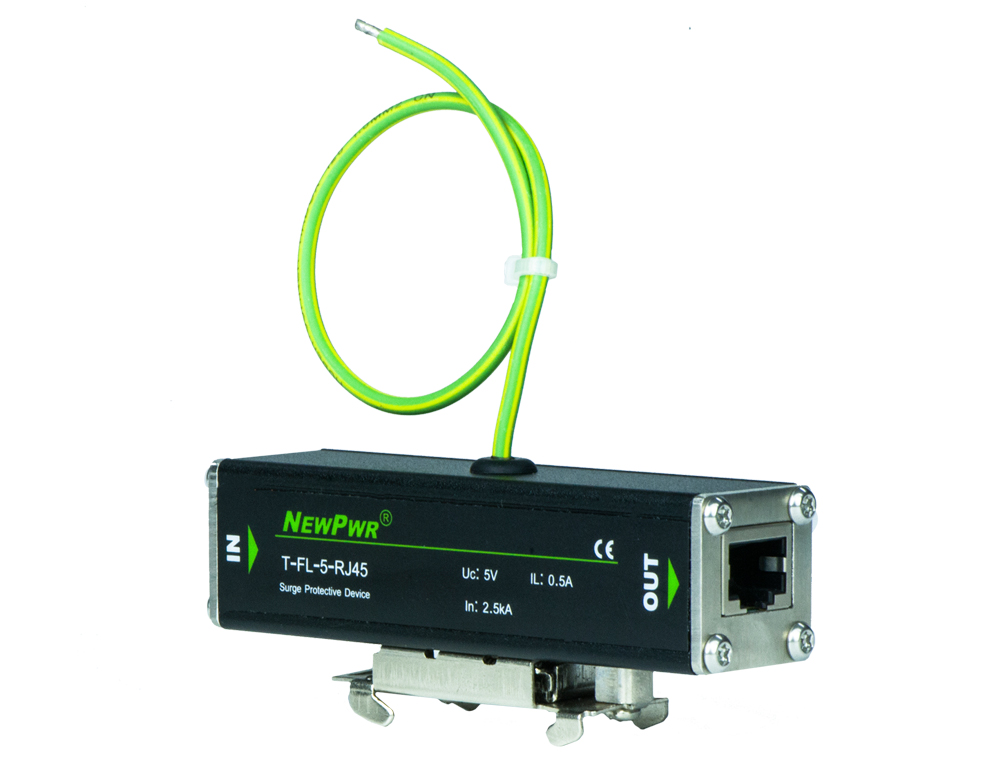

T-FL-5-RJ45.PoE

依据IEC标准设计,采用专用RJ45插头座,满足10/100/1000 M的PoE协议技术要求,能在最短的时间(ps级)内,将浪涌限制在一定的电压保护水平,降低各接线间的电位差,使接入网络通信端口的电子电路免受雷电、瞬态高压浪涌的危害。 用于LPZ0B区~LPZ2区及后续分区界面的保护。

类型

电压

分享
T-FL-5-RJ45.PoE

【核心技术】


【安装与拆卸】






安装                                                                      拆卸


基本参数
标称电压Un 信号:5 VDC, 电源:48 VDC
最大持续工作电压Uc 信号:6 VDC, 电源:68 VDC
通用标称电流IL 1 A
响应时间Ta < 1 ns
频宽fG 100 MHz
雷电参数
每线雷电冲击电流Iimp(10/350 μs),D1 0.5 kA
最大放电电流Imax(8/20 μs),C2 20 kA
每线标称放电电流In(8/20 μs),C2 2.5 kA
保护电压Up(8/20 μs),C2 L-L ≤ 75 V
工作环境
工作温度范围 -40 ℃ ~ +80 ℃
外壳材料
外壳材料 金属铝
颜色 银色
防护等级 IP20
机械特性
安装方式 DIN35 mm导轨安装
接口方式 RJ45(母座/母座)
导线规格 1.5 mm2,长度200 mm
认证信息
测试标准 IEC 61643-21/GB/T 18802.21
产品认证 CE, FCC, 防雷
