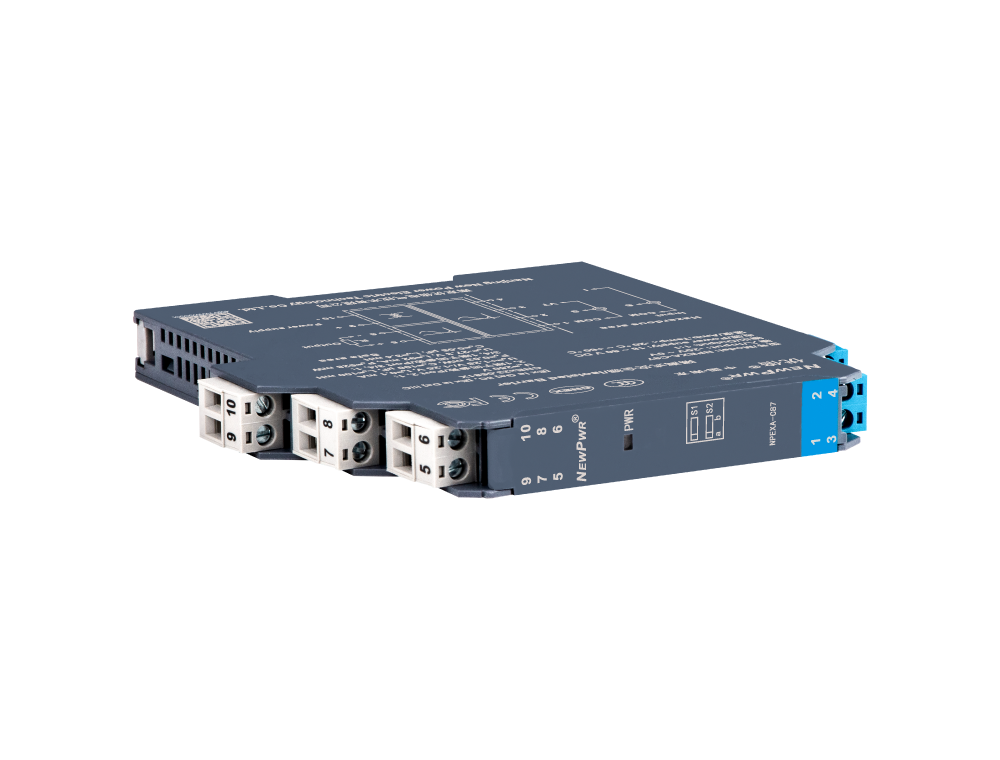

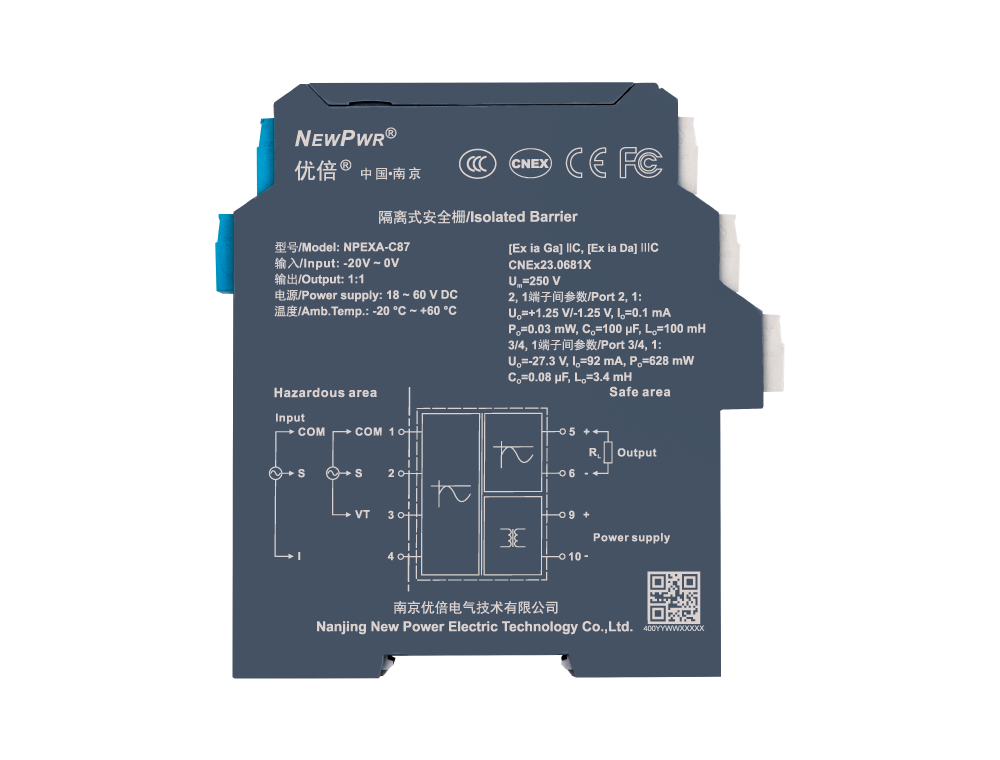

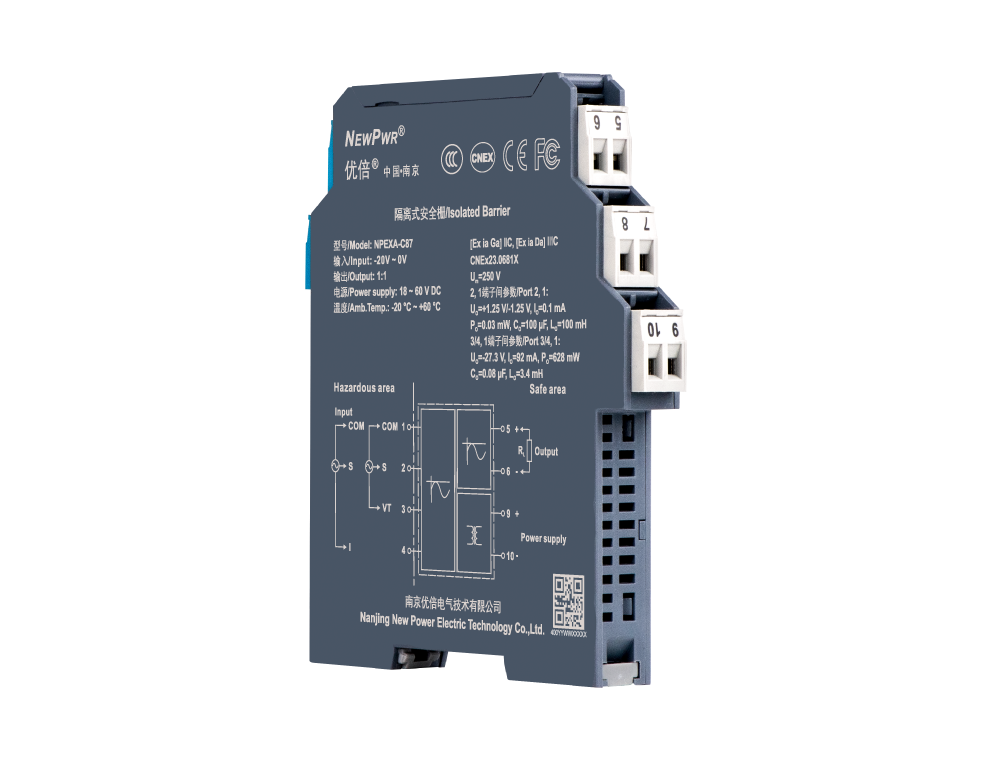

NPEXA-C87
【核心技术】
【安装与拆卸】
安装 拆卸
| 供电电源 | 18 ~ 60 V DC |
| 输入信号 | -20 V ~ 0V |
| 输入阻抗 | ≥ 10 kΩ |
| 电压带宽 | ＜ -0.1 dB（5 kHz时）；＜ -3 dB（50 kHz时） |
| 配电电压 | 开路电压-24 V时，配电电压-19.5 V时，满载电流≥ 15 mA |
| 输出信号 | -20 V ~ 0V |
| 输出阻抗 | ＜ 3 Ω |
| 转换精度 | 信号类型 | 测量范围 | 量程范围/转换精度 |
| 传输精度 | 直流精度：＜ ±20 mV；交流精度：0 Hz ~ 1 kHz时±1 %，1 kHz ~ 20 kHz时-2 % ~ +1 % | ||
| 温度漂移 | 100 ppm/℃（极大值） |
| 相位响应 | ＜ 10 μs，相当于：200 Hz -0.72°；600 Hz -2°；1 kHz -3.6°；10 kHz -36°；20 kHz -72°；50 kHz -180°； |
| 工作功耗 | 1.2 W |
| 电磁兼容 | IEC 61326-3-1 |
| 介电强度 | ≥ 3000 V AC (本安侧与非本安侧)；≥ 1500 V AC (电源与非本安侧) |
| 绝缘电阻 | ≥ 100 MΩ (输入/输出/电源) |
| 工作温度 | -20 ℃ ~ +60 ℃ |
| 储存温度 | -40 ℃ ~ +80 ℃ |
| 应用场所 | 安装于安全区，可连接0区、1区、2区；ⅡA、ⅡB、ⅡC、ⅢC；T4 ~ T6危险区的本安设备 |
| 连接方式 | 螺钉连接 |
| 规格尺寸 | 宽12.8 mm×高110 mm×深117 mm |
| 安装方式 | DIN35 mm导轨安装 |
| 产品认证 | CNEX, CE, FCC, CCC |
| 防爆等级 | [Ex ia Ga]ⅡC、[Ex ia Da] ⅢC |
| 最高电压（Um） | 250 V |
| Uo | +1.25 V/-1.25 V (2、1端子间)；-27.3 V (3/4、1端子间) |
| Io | 0.1 mA (2、1端子间)；92 mA (3/4、1端子间) |
| Po | 0.03 mW (2、1端子间)；628 mW (3/4、1端子间) |
| Co | 100 μF (2、1端子间)；0.08 μF (3/4、1端子间) |
| Lo | 100 mH (2、1端子间)；3.4 mH (3/4、1端子间) |
