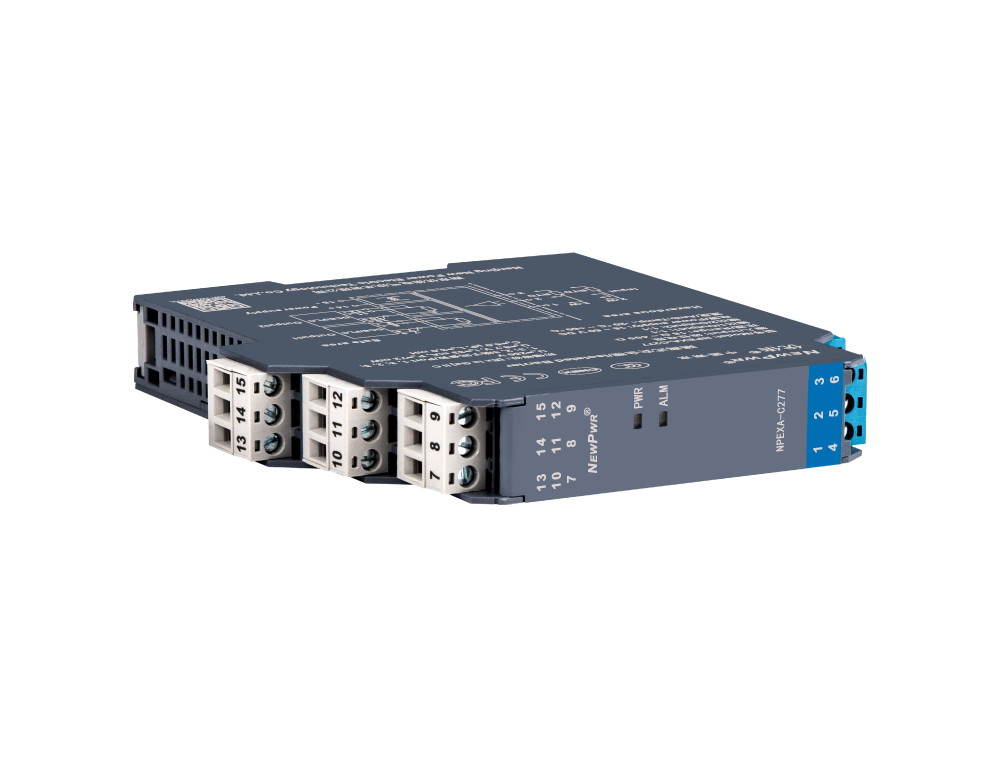

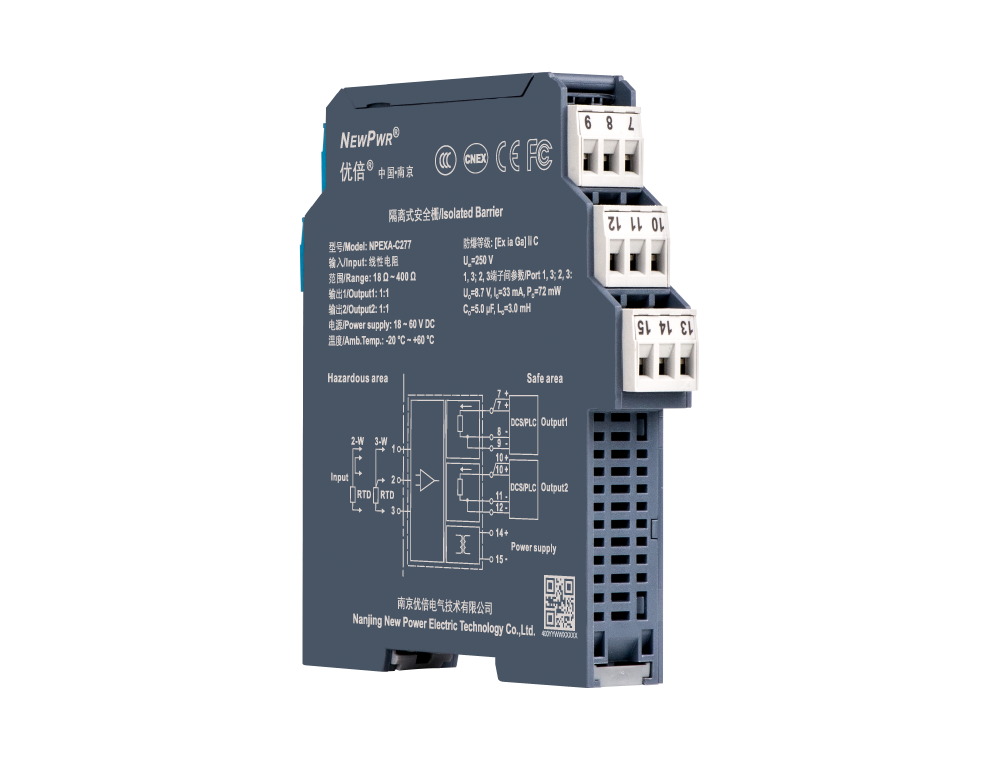

NPEXA-C277
【核心技术】
【安装与拆卸】
安装 拆卸
| 供电电源 | 18 ~ 60 V DC |
| 输入信号 | 18 ~ 400 Ω |
| 引线电阻 | ≤ 20 Ω/线 |
| 输出信号 | 1 : 1 |
| 激励电流 | 0.1 ~ 10 mA |
| 转换精度 | 信号类型 | 测量范围 | 量程范围/转换精度 |
| 传输精度 | 激励电流0.5 ~ 10 mA，精度±0.1 %F.S.或＜ 0.2 Ω (取最大值)；电阻传输精度随激励电流减小而下降 | ||
| 温度漂移 | 30 ppm/℃ |
| 响应时间 | ≤ 500 ms |
| 工作功耗 | 0.4 W |
| 电磁兼容 | IEC 61326-3-1 |
| 介电强度 | ≥ 3000 V AC (本安侧与非本安侧)；≥ 1500 V AC (电源与非本安侧) |
| 绝缘电阻 | ≥ 100 MΩ (输入/输出/电源) |
| 工作温度 | -20 ℃ ~ +60 ℃ |
| 储存温度 | -40 ℃ ~ +80 ℃ |
| 应用场所 | 安装于安全区，可连接0区、1区、2区；ⅡA、ⅡB、ⅡC、ⅢC；T4 ~ T6危险区的本安设备 |
| 输出状态 | 在用户不特别指明的情况下，无论输入信号出现何种故障状态，在满量程范围内输出均跟随输入信号变化 (断线除外，断线输出约16 Ω)，但最大不超出430 Ω |
| 连接方式 | 螺钉连接 |
| 规格尺寸 | 宽17.8 mm×高110 mm×深117 mm |
| 安装方式 | DIN35 mm导轨安装 |
| 产品认证 | CNEX, CE, FCC, CCC |
| 防爆等级 | [Ex ia Ga]ⅡC、[Ex ia Da] ⅢC |
| 最高电压（Um） | 250 V |
| Uo | 8.7 V (1、3端子间; 2、3端子间) |
| Io | 33 mA (1、3端子间; 2、3端子间) |
| Po | 72 mW (1、3端子间; 2、3端子间) |
| Co | 5 μF (1、3端子间; 2、3端子间) |
| Lo | 3 mH (1、3端子间; 2、3端子间) |
