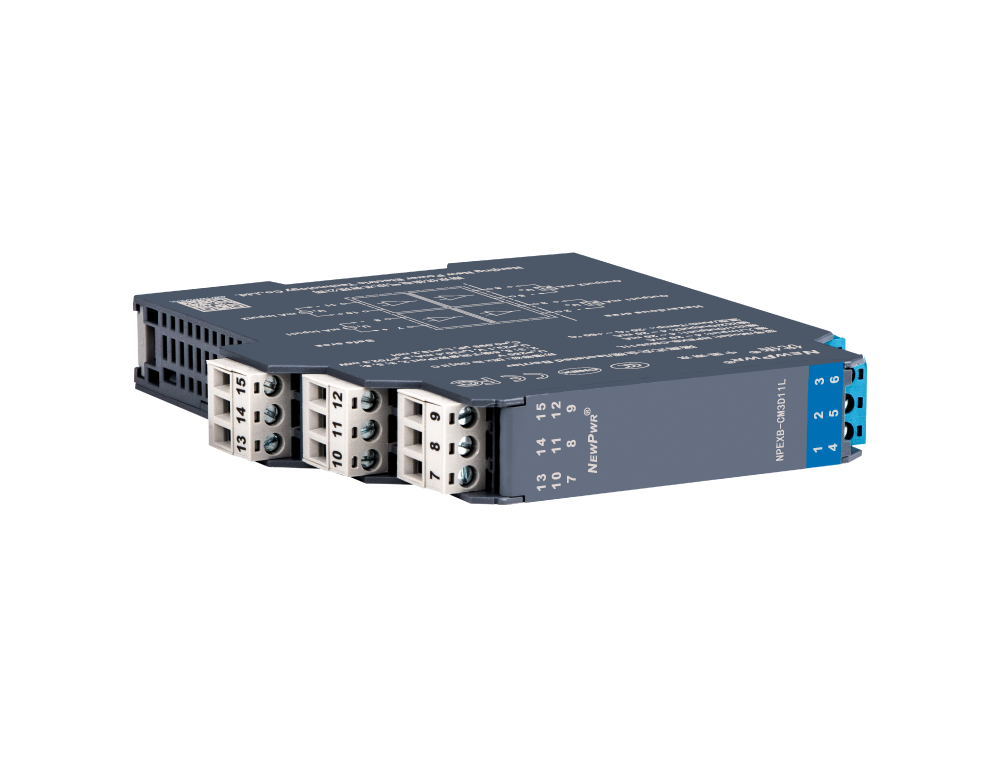

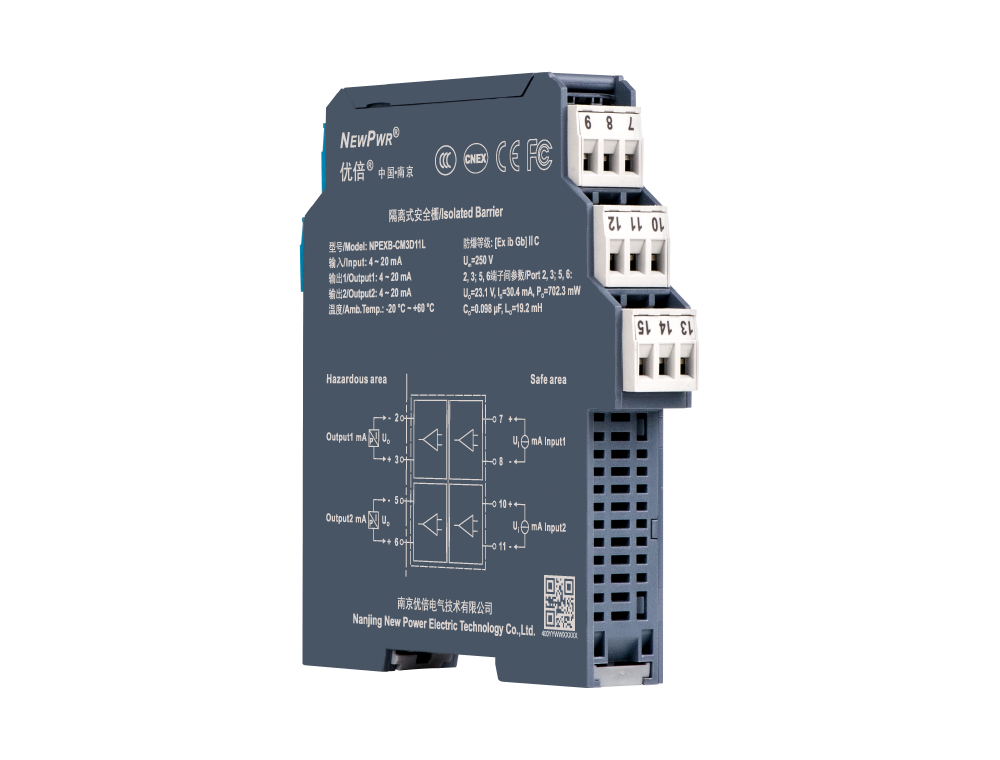

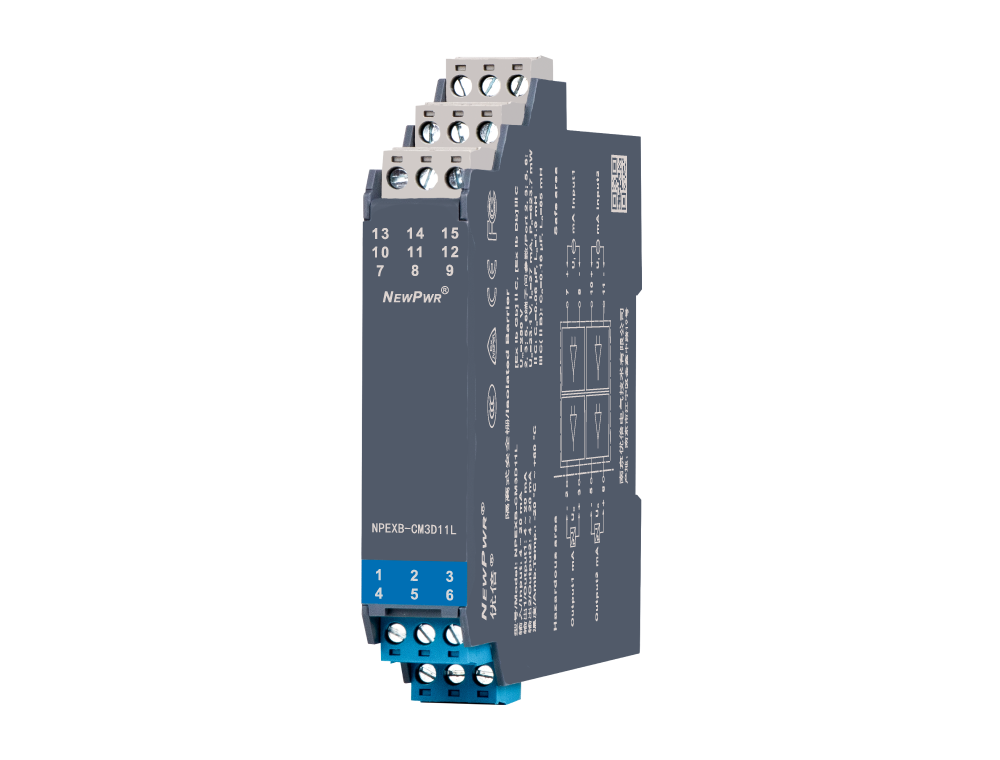

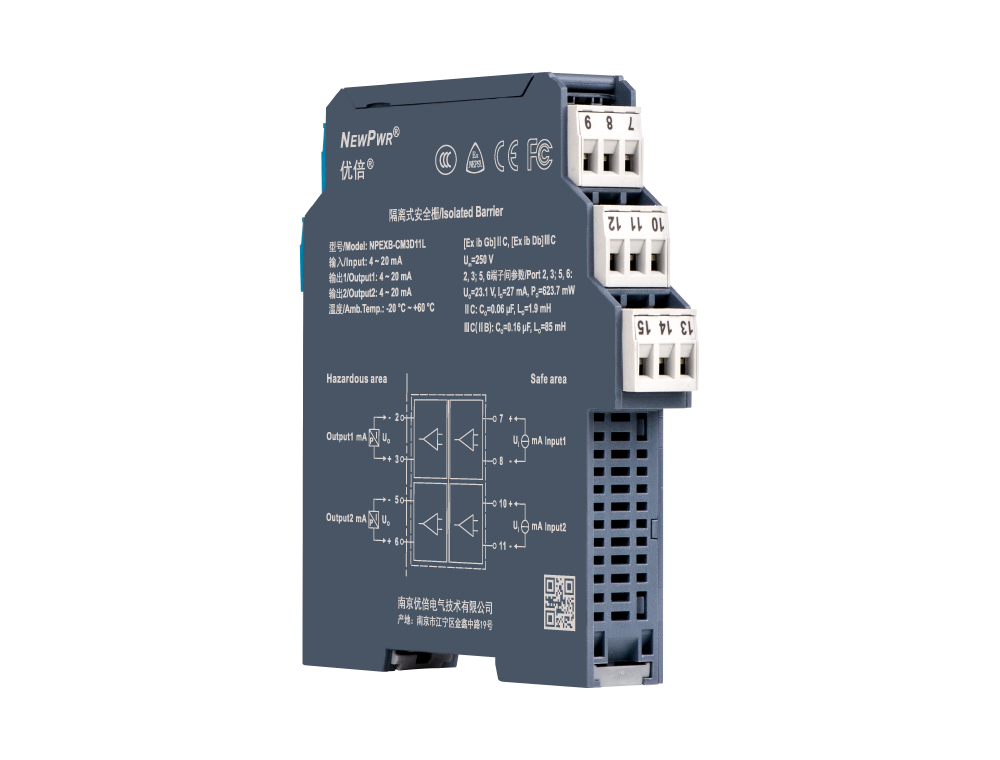

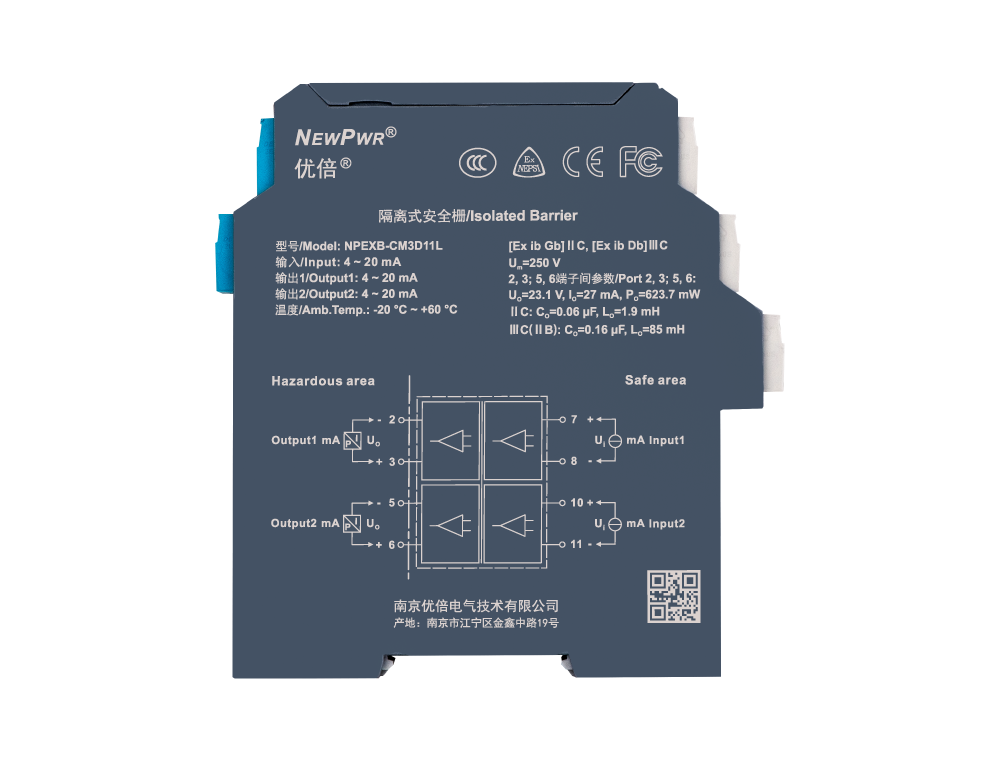

NPEXB-CM3D11L
【核心技术】
【安装与拆卸】
安装 拆卸
| 供电电源 | 18 ~ 30 V DC回路供电 |
| 输入信号 | 4 ~ 20 mA，HART数字信号 |
| 输出信号 | 4 ~ 20 mA，HART数字信号 |
| 允许负载 | RL ≤ [(U-8)/0.02]Ω ; U为回路供电电压 |
| 转换精度 | 信号类型 | 测量范围 | 量程范围/转换精度 |
| 传输精度 | 0.2 %F.S. | ||
| 温度漂移 | 0.01 %F.S./℃ |
| 响应时间 | ≤ 2 ms |
| 电磁兼容 | IEC 61326-3-1 |
| 介电强度 | ≥ 2500 V AC (本安侧与非本安侧) |
| 绝缘电阻 | ≥ 100 MΩ (输入/输出) |
| 工作温度 | -20 ℃ ~ +60 ℃ |
| 储存温度 | -40 ℃ ~ +80 ℃ |
| 应用场所 | 安装于安全区，可连接1区、2区；ⅡA、ⅡB、ⅡC；T4 ~ T6危险区的本安设备 |
| 连接方式 | 螺钉连接 |
| 规格尺寸 | 宽17.8 mm×高110 mm×深117 mm |
| 安装方式 | DIN35 mm导轨安装 |
| 产品认证 | CNEX, CE, FCC, CCC |
| 防爆等级 | [Ex ib Gb]ⅡC |
| 最高电压（Um） | 250 V |
| Uo | 23.1 V (2、3端子间；5、6端子间) |
| Io | 30.4 mA (2、3端子间；5、6端子间) |
| Po | 702.3 mW (2、3端子间；5、6端子间) |
| Co | 0.098 μF (2、3端子间；5、6端子间) |
| Lo | 19.2 mH (2、3端子间；5、6端子间) |
