编程器的使用

Release time: 2021-06-18 Views: 5183 Share

编程器是用于对优倍的智能产品进行配置，适用产品如智能型安全栅、智能型隔离器和智能型温度变送器等，其主要功能包括读取仪表信息、输入校准、输出校准、冷端校准、参数设置等功能。

编程器的外观图如下：

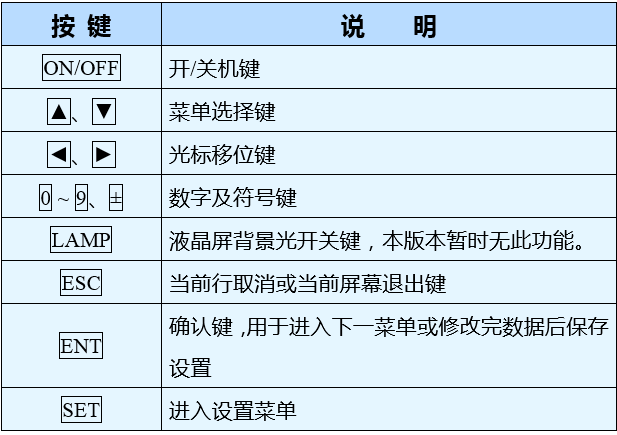

键盘说明：

编程器的使用方法：将智能型产品和编程器通过USB通讯线缆进行连接，给智能型产品上电，然后按ON/OFF按键编程器进入显示界面，该界面显示读取到的仪表信息，如输入/输出信号类型、测量数据和测量上/下限等。以双通道温度变送器为例，显示界面如下:

在显示界面下按SET键进入主菜单界面，通过↑、↓、←、→键选择所需要的功能，然后按ENT键进入所选的功能菜单，下面以常用的参数设置功能为例进行介绍。

参数设置功能：

通过↑、↓选择设置参数的仪表类型，然后按ENT键进入对应的设置界面。其中，温度变送器指输入信号为热电偶或热电阻的模块仪表或安全栅，配电隔离器指输入信号为电流或电压的模块仪表或安全栅，压力变送器指液晶型仪表，超量程输出是配置仪表在断线、短路和超量程情况下的输出方式，继电器报警是具有报警设定功能仪表专用，仪表配置是用于工厂生产调试，用户不可修改。

以温度变送器类型为例，通道选择有通道一和通道二可以选择。当仪表为单通道类型时，通道二选择无效。其中，输入类型有热电偶(K、E、S、B、T等)和热电阻(Pt100、Cu100、Cu50、0~400 Ω等)，输出类型有4~20 mA、0~20 mA、0~10 mA、0~5 V、1~5 V、0~10 V等，变送上、下限用数字键设置，参照输入信号进行设置。该界面所有参数设置完成后，按ENT键确认并保存设置。设置成功后，按ESC返回上一级菜单。

以上为编程器常用功能的简要介绍，如需其他设置操作请参考编程器使用说明书。
