发布时间：2021-06-04 阅读量：1094 分享

对于模拟量输入隔离式安全栅，其输入信号可由现场的二线制变送器、三线制变送器或电流源提供，三者与安全栅的接线方式有着很大的区别，在现场应用中需要格外注意，避免接线错误导致信号传输故障或设备损坏，以C系列的隔离式安全栅举例，其不同输入设备的接线方式如下。

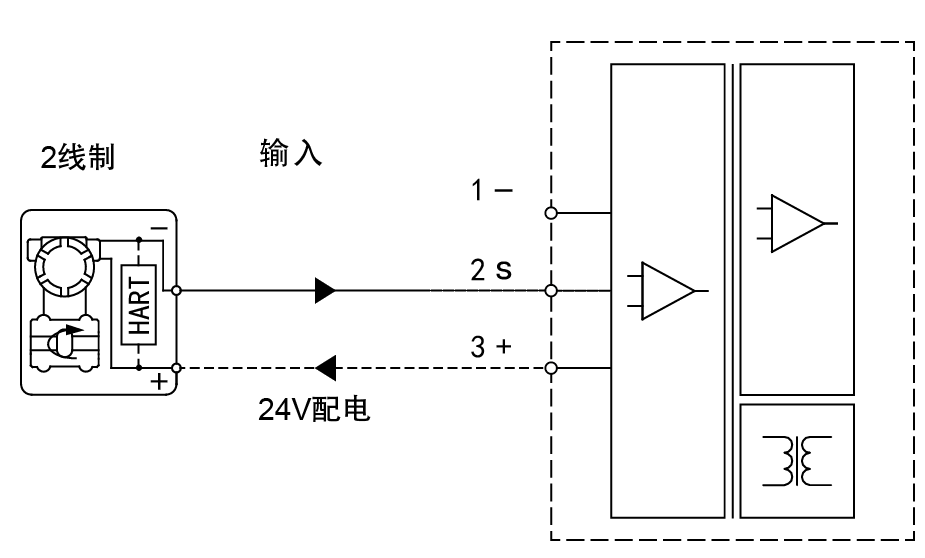

二线制变送器：仅用两根导线，信号与电源在同一回路里，接线时需要接2（S）、3（VCC）端子；

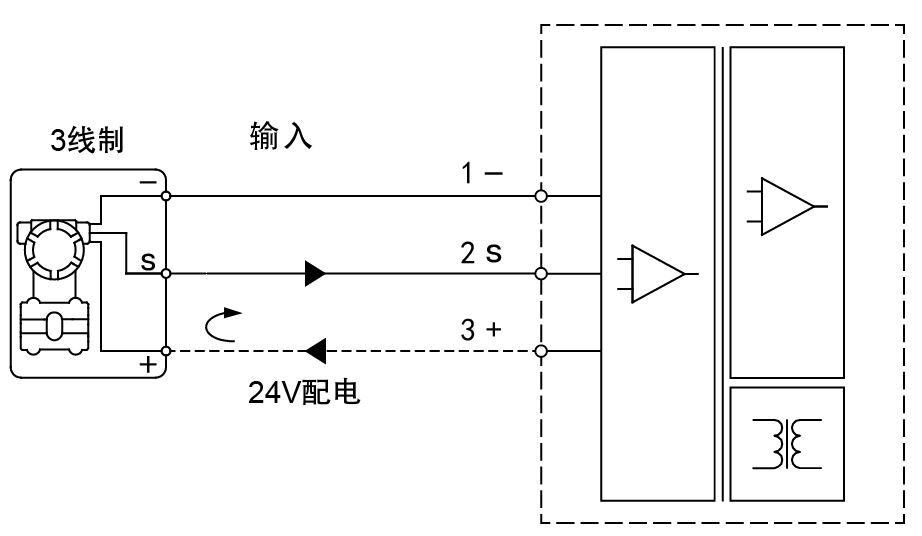

三线制变送器：使用三根导线，一根正电源线，一根信号线，另一根信号线与负电源线（GND）共用，接线时需要将变送器的三根线与安全栅的1（GND）、2（S）、3（VCC）端子一一对应接入；

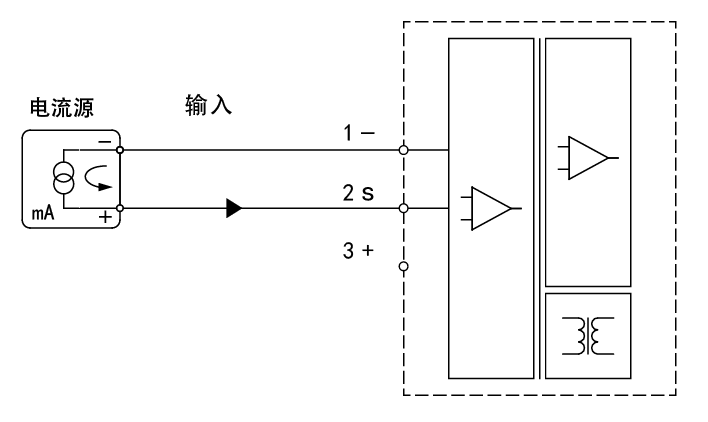

电流源：无需安全栅进行配电，根据信号源的正负极分别接入安全栅的1（GND）、2（S）端子；
